3C Product Injection Mold | การผลิตแม่พิมพ์ความแม่นยำ

แม่พิมพ์ฉีดผลิตภัณฑ์ 3C ความแม่นยำสูง | การผลิตตามแบบสั่ง

ภาพรวมผลิตภัณฑ์

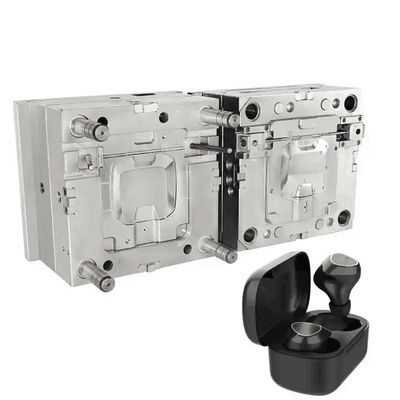

เราเชี่ยวชาญในการออกแบบและผลิต แม่พิมพ์ฉีดแบบกำหนดเองสำหรับเปลือกพลาสติกหูฟังบลูทูธ, ซึ่งใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค 3C

เปลือกหูฟังบลูทูธเป็นส่วนประกอบที่มีขนาดกะทัดรัดและอ่อนไหวต่อรูปลักษณ์ ซึ่งต้องการ:

• ความแม่นยำของมิติสูงสำหรับการประกอบภายใน

• พื้นผิวที่สวยงามสะอาดสำหรับบริเวณภายนอกที่มองเห็นได้

• ความหนาผนังที่เสถียรสำหรับการขึ้นรูปที่สมดุล

• ประสิทธิภาพที่เชื่อถือได้ภายใต้การผลิตปริมาณมาก

ประเภทของ แม่พิมพ์ฉีดผลิตภัณฑ์ 3C นี้ได้รับการพัฒนาอย่างเคร่งครัดตามข้อมูล 3 มิติและข้อกำหนดทางเทคนิคของลูกค้า ครอบคลุมการออกแบบแม่พิมพ์ การตัดเฉือนความแม่นยำ การประกอบ และการทดสอบยืนยัน

เป้าหมายของเราคือการส่งมอบแม่พิมพ์ที่ไม่เพียงแต่ผ่านการสุ่มตัวอย่างเท่านั้น แต่ยังทำงานได้อย่างเสถียรในการผลิตจำนวนมากอีกด้วย

สถานการณ์การใช้งาน

แม่พิมพ์ฉีดแบบกำหนดเองนี้มักใช้สำหรับ:

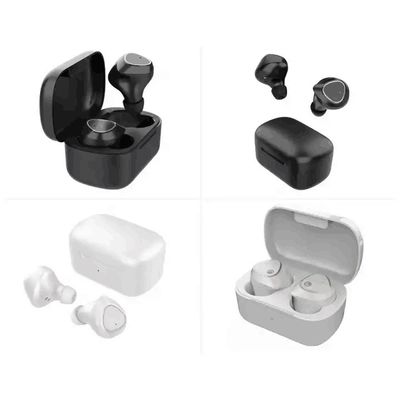

• หูฟังบลูทูธพร้อมเปลือกพลาสติก

• โครงหูฟัง TWS

• ส่วนประกอบกล่องชาร์จ

• โครงหุ้มอิเล็กทรอนิกส์สำหรับผู้บริโภคขนาดเล็กที่มีความแม่นยำ

• ชิ้นส่วนพลาสติก 3C ที่อ่อนไหวต่อรูปลักษณ์

ผลิตภัณฑ์เหล่านี้ต้องการการควบคุมความคลาดเคลื่อนที่เข้มงวดและคุณภาพพื้นผิวที่สม่ำเสมอ

จุดเน้นวิศวกรรมแม่พิมพ์หลัก

แม่พิมพ์ฉีดสำหรับเปลือกหูฟังบลูทูธแตกต่างจากแม่พิมพ์อุตสาหกรรมทั่วไป
ความท้าทายหลักอยู่ที่ การควบคุมรูปลักษณ์ ความพอดีที่แม่นยำ และการจัดการการบิดเบี้ยว.

1) การควบคุมพื้นผิวด้านความสวยงาม

เปลือกหูฟังเป็นส่วนภายนอกที่มองเห็นได้ แม้แต่ข้อบกพร่องเล็กน้อยบนพื้นผิวก็ไม่สามารถยอมรับได้

• ตำแหน่งประตูที่ปรับให้เหมาะสมเพื่อลดรอยต่อการเชื่อม

• การควบคุมสมดุลการไหลเพื่อลดรอยบุ๋ม

• การขัดเงาโพรงแม่พิมพ์หรือการตกแต่งพื้นผิวที่แม่นยำ

• การจัดแนวเส้นแบ่งที่แม่นยำเพื่อป้องกันแฟลช

ความเสถียรของพื้นผิวมีความสำคัญอย่างยิ่งต่ออุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

2) ความพอดีที่แม่นยำและความแม่นยำของโครงสร้าง

เปลือกหุ้มต้องประกอบเข้ากับแผงวงจรพิมพ์ ลำโพง แบตเตอรี่ และส่วนประกอบภายในได้อย่างแม่นยำ

• การควบคุมมิติที่เข้มงวดของคุณสมบัติภายใน

• การออกแบบโครงสร้างการปิดที่เหมาะสม

• การชดเชยการหดตัวระหว่างการออกแบบแม่พิมพ์

• การจัดแนวแม่พิมพ์ที่เสถียรเพื่อรักษาความคลาดเคลื่อนในการประกอบ

อัตราผลผลิตในการประกอบขึ้นอยู่กับความแม่นยำของแม่พิมพ์โดยตรง

3) การควบคุมผนังบางและการบิดเบี้ยว

เปลือกหูฟังบลูทูธมักมีโครงสร้างผนังบาง

• ระบบทางวิ่งและประตูที่สมดุล

• การจัดวางระบบระบายความร้อนที่ปรับให้เหมาะสม

• การควบคุมความเค้นระหว่างการเติม

• การวิเคราะห์ Moldflow เมื่อจำเป็น

วัตถุประสงค์คือเพื่อรักษาเสถียรภาพของมิติหลังจากการขึ้นรูป

ข้อมูลจำเพาะของแม่พิมพ์

• ประเภทแม่พิมพ์: แม่พิมพ์ฉีดแบบกำหนดเองสำหรับผลิตภัณฑ์ 3C

• วัสดุผลิตภัณฑ์: พลาสติก (ตามที่ลูกค้ากำหนด)

• ประเภทประตู: ประตูข้าง / ประตูย่อย / ประตูพิน / ประตูพัด / ประตูตรง

• ระบบทางวิ่ง: ทางวิ่งร้อน หรือ ทางวิ่งเย็น

• วัสดุแม่พิมพ์: 1.2343 ESR / NAK80 / S136 หรือเทียบเท่า

• ฐานแม่พิมพ์: LKM / HASCO / DME / FUTABA

• อายุการใช้งานแม่พิมพ์: สูงสุด 1,000,000 ช็อต (ขึ้นอยู่กับวัสดุและการออกแบบ)

• รูปแบบการวาดที่รองรับ: STP / STEP / IGS / PRT / X_T

• MOQ: 1 ชุด

ความสามารถในการผลิต

โรงงานผลิตแม่พิมพ์ของเรารองรับแม่พิมพ์ 3C แบบโพรงเดี่ยวและหลายโพรง

• ขนาดแม่พิมพ์สูงสุด: 2500 × 2000 × 1500 มม.

• ความแม่นยำในการตัดเฉือน: ±0.005 มม.

• ความแม่นยำในการฉีด: ±0.03 มม.

• ระยะเวลารอคอย: 25–45 วัน ขึ้นอยู่กับความซับซ้อนของแม่พิมพ์

อุปกรณ์ภายในโรงงานประกอบด้วย:

• ศูนย์เครื่องจักร CNC ความแม่นยำสูง

• EDM และ EDM กระจก

• เครื่องตัดลวด

• เครื่องวัดพิกัด (CMM)

แม่พิมพ์แต่ละชิ้นจะผ่านการตรวจสอบมิติและการทดลองขึ้นรูปก่อนส่งมอบ

ขั้นตอนการดำเนินงานโครงการ

1. การตรวจสอบข้อมูล 3 มิติและการวิเคราะห์ DFM

2. การยืนยันการออกแบบโครงสร้างแม่พิมพ์

3. การเตรียมเหล็กและการตัดเฉือนหยาบ

4. การตัดเฉือนความแม่นยำและ EDM

5. การประกอบและติดตั้งแม่พิมพ์

6. การทดลองแม่พิมพ์และการปรับพารามิเตอร์ให้เหมาะสม

7. การตรวจสอบขั้นสุดท้ายและการจัดส่ง

ขั้นตอนการดำเนินงานที่เป็นระบบนี้ช่วยลดการทำซ้ำในการทดลองและปรับปรุงคุณภาพการยิงครั้งแรก

ทำไมต้องร่วมงานกับเรา

• ประสบการณ์ในแม่พิมพ์ความแม่นยำสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค 3C

• คุ้นเคยกับชิ้นส่วนที่มีโครงสร้างกะทัดรัดและอ่อนไหวต่อรูปลักษณ์

• การตัดเฉือนที่เสถียรซึ่งสนับสนุนโดยอุปกรณ์ความแม่นยำภายในโรงงาน

• การสื่อสารทางเทคนิคที่ชัดเจนตลอดโครงการ

• การสนับสนุนหลังการขายหนึ่งปี

เรามุ่งเน้นที่แม่พิมพ์ที่ทำงานได้อย่างน่าเชื่อถือในการผลิต ไม่ใช่แค่การอนุมัติเบื้องต้นเท่านั้น

คำถามที่พบบ่อยทางเทคนิค

คำถามที่ 1: โดยทั่วไปต้องใช้การทดลองแม่พิมพ์กี่ครั้งก่อนการผลิตจำนวนมาก?
จำนวนครั้งที่ทดลองขึ้นอยู่กับความซับซ้อนของผลิตภัณฑ์และข้อกำหนดด้านรูปลักษณ์ ด้วยการตรวจสอบ DFM และการประเมินโครงสร้างที่เหมาะสม อัตราความสำเร็จในการทดลองครั้งแรกสามารถปรับปรุงได้อย่างมาก

คำถามที่ 2: คุณสามารถควบคุมข้อบกพร่องด้านความสวยงาม เช่น รอยต่อการเชื่อมและรอยบุ๋มได้หรือไม่?
ใช่ การออกแบบประตู สมดุลการไหล และการตกแต่งโพรงแม่พิมพ์จะถูกปรับให้เหมาะสมระหว่างการออกแบบแม่พิมพ์เพื่อลดข้อบกพร่องที่มองเห็นได้ การขัดเงาพื้นผิวหรือการควบคุมพื้นผิวจะดำเนินการตามมาตรฐานรูปลักษณ์

คำถามที่ 3: คุณรองรับการตกแต่งพื้นผิวแบบเงาสูงหรือแบบมีพื้นผิวหรือไม่?
ใช่ พื้นผิวโพรงแม่พิมพ์สามารถขัดเงาแบบกระจกหรือมีพื้นผิวได้ตามข้อกำหนดของลูกค้า

คำถามที่ 4: แม่พิมพ์นี้สามารถออกแบบเป็นแม่พิมพ์หลายโพรงได้หรือไม่?
ใช่ ขึ้นอยู่กับปริมาณการผลิตและขนาดชิ้นส่วน ทั้งแบบโพรงเดี่ยวและหลายโพรงได้รับการสนับสนุน

คำถามที่ 5: มีการสนับสนุนทางเทคนิคหลังการขายหรือไม่?
ใช่ เราให้ความช่วยเหลือทางเทคนิคสำหรับการปรับพารามิเตอร์ให้เหมาะสมและการปรับแม่พิมพ์ที่จำเป็นหลังจากการจัดส่ง

ขอใบเสนอราคา

หากต้องการรับใบเสนอราคาสำหรับ แม่พิมพ์ฉีดแบบกำหนดเองสำหรับเปลือกพลาสติกหูฟังบลูทูธ, โปรดระบุ:

• ไฟล์ผลิตภัณฑ์ 3 มิติ (STP / STEP / IGS ฯลฯ)

• ข้อกำหนดวัสดุ

• ข้อกำหนดการตกแต่งพื้นผิว

• ปริมาณการผลิตที่คาดหวัง

• ระยะเวลาที่ต้องการ

ทีมวิศวกรของเราจะตรวจสอบข้อมูลของคุณและจัดทำข้อเสนอแม่พิมพ์โดยละเอียด
