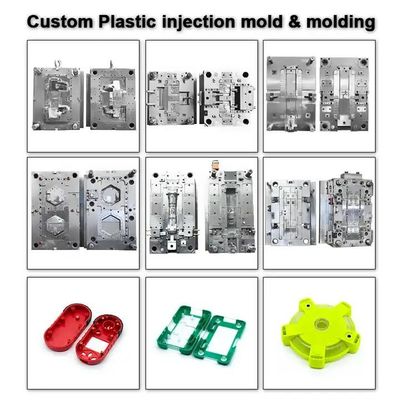

โมล์ฉีดพลาสติก

องค์ประกอบอิเล็กทรอนิกส์และชิ้นส่วนที่มีรูปร่างพิเศษ

ภาพรวมสินค้า

เราเชี่ยวชาญในการออกแบบและผลิตของเครื่องพ่นพลาสติกความแม่นยําสําหรับส่วนประกอบอิเล็กทรอนิกส์และชิ้นส่วนพลาสติกที่มีรูปร่างพิเศษ, ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ 3C

ส่วนประกอบอิเล็กทรอนิกส์และส่วนประกอบที่ไม่ปกติ ต้องการมากกว่าความสามารถในการพิมพ์พื้นฐาน

• ความแม่นยําขนาดสูง

• ความสมบูรณ์แบบของโครงสร้างที่มั่นคง

• ความเหมาะสมของชุดที่น่าเชื่อถือ

• คุณภาพเครื่องสําอางที่คง

ของเราโมล์ฉีดผลิตภัณฑ์ 3C ที่กําหนดเองได้ถูกพัฒนาอย่างเคร่งครัดตามข้อมูล 3 มิติของลูกค้า และความต้องการในการผลิต ซึ่งครอบคลุมการออกแบบโหลม การแปรรูป การประกอบ และการรับรองการทดลอง

ด้านการใช้งาน

โซลูชั่นหมูฉีดพลาสติกนี้ถูกใช้ทั่วไปสําหรับ:

• กล่องส่วนอิเล็กทรอนิกส์

• ส่วนพลาสติกของเครื่องเชื่อม

• เครื่องปกเซนเซอร์และเครื่องรองโครงสร้าง

• ส่วนประกอบพลาสติกทรงพิเศษ

• 3C ส่วนโครงสร้างที่กําหนดเอง

• กล่องอิเล็กทรอนิกส์สําหรับผู้บริโภคความแม่นยํา

การใช้งานเหล่านี้มักจะเกี่ยวข้องกับโครงสร้างที่คอมแพคต, จีโอเมตรีที่ซับซ้อน, และความอดทนที่แน่น.

ความสําคัญของวิศวกรรม

หม้อฉีดสําหรับส่วนประกอบอิเล็กทรอนิกส์และชิ้นส่วนที่มีรูปร่างพิเศษ นําเสนอความท้าทายทางวิศวกรรมที่พิเศษ

1) กณิตศาสตร์ที่ซับซ้อนและการออกแบบชิ้นส่วนที่มีรูปร่างพิเศษ

รูปแบบที่ไม่เรียบร้อยมักรวมถึง:

• ริบบางและส่วนล่างใน

• โครงสร้างสล็อปหรือล็อค

• ช่องภายในเล็ก ๆ

• ความต้องการการออกแบบหลายทิศทาง

การออกแบบหมักต้องให้แน่ใจว่า:

• กลยุทธ์การแยกที่เหมาะสม

• ระบบการขับไล่ที่ควบคุม

• โครงสร้างการปิดที่แม่นยํา

• การเติมเต็มที่สมดุล เพื่อป้องกันการยิงสั้น

จีโอเมตรีที่ซับซ้อนเพิ่มความสําคัญของการรับรองโครงสร้างระหว่างการออกแบบหม้อ

2) ความเข้ากันของวัสดุ (ABS / TPU / TPR)

ผลิตภัณฑ์ 3C ที่แตกต่างกันต้องการคุณสมบัติวัสดุที่แตกต่างกัน

• ABS สําหรับกระเป๋าอิเล็กทรอนิกส์แข็ง

• TPU สําหรับชิ้นส่วนป้องกันยืดหยุ่น

• TPR สําหรับส่วนประกอบที่สัมผัสอ่อน

การวางแผนรันเนอร์ ตําแหน่งประตู และระบบเย็นถูกปรับปรุงให้ดีขึ้นตามการหดตัวของวัสดุและพฤติกรรมการไหล

3) ความแม่นยําของมิติและความมั่นคงของการประกอบ

องค์ประกอบอิเล็กทรอนิกส์ต้องเข้ากันอย่างแม่นยํากับส่วนโลหะหรือ PCBs

• การชดเชยการหดตัวถูกสร้างขึ้นในการออกแบบของหม้อ

• การควบคุมความยอมรับสําหรับลักษณะการจับคู่

• ระบบปรับสภาพของหมูที่มั่นคง

• การควบคุมการปรับตัวผ่านการออกแบบการเย็น

ความมั่นคงของมิติรับประกันผลงานการประกอบที่ตรงกัน

4) การควบคุมคุณภาพและลักษณะผิว

ส่วน 3C หลายส่วนเป็นส่วนที่เห็นได้หรือครึ่งเห็นได้

• การวางประตูที่ควบคุมเพื่อลดเส้นเชื่อม

• การเคลือบช่องที่ปรับปรุงให้ดีที่สุด หรือการทําลายเนื้อเยื่อ

• การป้องกันไฟฟ้ากระพริบด้วยการปรับความแม่นยํา

• การกระจายความดันฉีดที่สมดุล

ความคงที่ของพื้นผิวมีผลต่อการรับรู้ของสินค้าโดยตรง

รายละเอียดของผง

• ประเภทสินค้า: โมล์ฉีดพลาสติกสําหรับ 3C และองค์ประกอบอิเล็กทรอนิกส์

• วัสดุสินค้า: ABS / TPU / TPR / พลาสติกที่กําหนดเอง

• ประเภทประตู: ประตูข้าง / ประตูใต้ / ประตูจุดปิน / ประตูแฟน / ประตูตรง

• ระบบรันเนอร์: รันเนอร์ร้อนหรือรันเนอร์เย็น

• เหล็กหมัก: 1.2343 ESR / NAK80 / S136 หรือเทียบเท่า

• พื้นฐานหมัก: LKM / HASCO / DME / FUTABA

• อายุการใช้งานของหมัก: สูงสุด 1,000,000 จันทร์

• รูปแบบการวาดที่สนับสนุน: STP / STEP / IGS / PRT / X_T

• MOQ: 1 ชุด

ความสามารถในการผลิต

เราผลิตหม้อที่มีช่องเดียวและช่องหลายตามความต้องการของโครงการ

• ขนาดขั้นสูงสุดของหม้อ: 2500 × 2000 × 1500 มม.

• ความแม่นยําของการแปรรูป: ± 0.005 mm

• ความแม่นยําของการฉีด: ± 0.03 mm

• ระยะเวลา: 25-45 วัน ขึ้นอยู่กับความซับซ้อน

อุปกรณ์ความละเอียดภายในโรงงานรวมถึง:

• ศูนย์แปรรูป CNC

• EDM และกระจก EDM

• เครื่องตัดสาย

• เครื่องวัดพิกัด (CMM)

หม้อแต่ละชิ้นได้รับการตรวจสอบมิติและการพิมพ์การทดลอง ก่อนการจัดส่ง

กระบวนการพัฒนาโครงการ

1. การตรวจสอบข้อมูล 3 มิติและการวิเคราะห์ DFM

2. การยืนยันการออกแบบโครงสร้างหมู

3. การแปรรูปแม่นยําและการแปรรูป EDM

4. การประกอบและติดตั้งหม้อ

5. การทดลองการพิมพ์และการรับรองโครงสร้าง

6. การปรับปรุงและอนุมัติสุดท้าย

กระบวนการนี้ช่วยลดความเสี่ยงในการผลิตชิ้นส่วนที่มีรูปร่างพิเศษ

ทําไมต้องเลือก SENLAN

• ประสบการณ์ในการผลิตหม้อแม่นยําสําหรับองค์ประกอบอิเล็กทรอนิกส์

• ความสามารถในการจัดการชิ้นส่วนพลาสติกที่ซับซ้อนและไม่เรียบร้อย

• ความแม่นยําของการแปรรูปที่มั่นคงและการควบคุมคุณภาพที่จัดระเบียบ

• การสนับสนุนการพัฒนาแบบจําเพาะสินค้า 3C

• การผลิตที่มีประสิทธิภาพ ด้วยการควบคุมเวลานํา

• การสนับสนุนทางเทคนิคหลังการขาย 1 ปี

เรามุ่งเน้นในการจัดส่งคําตอบเครื่องมือที่น่าเชื่อถือได้ สําหรับการใช้งานด้านอิเล็กทรอนิกส์และ 3C

คําถามเชิงเทคนิค

Q1: คุณสามารถจัดการชิ้นส่วนพลาสติกทรงพิเศษที่ซับซ้อนได้หรือไม่?
ใช่ โครงสร้างของหมูถูกปรับปรุงให้เหมาะสมกับการตัดล่าง ผนังบาง และกณิตศาสตร์ที่ซับซ้อน

Q2: มีการสนับสนุนการออกแบบหม้อหลายช่อง?
ใช่ครับ สามารถพัฒนารูปแบบแบบเดียวหรือหลายช่องได้ ตามปริมาณผลิต

Q3: การควบคุมความแม่นยําของมิติเป็นอย่างไร?
ผ่านการแปรรูปความแม่นยํา (± 0.005 มม.), การจัดสรรรูปแบบที่มั่นคง, และการตรวจสอบการพิมพ์การทดลอง

Q4: คุณสามารถรองรับวัสดุยืดหยุ่น เช่น TPU หรือ TPR ได้หรือไม่?
ใช่ครับ การออกแบบแบบและการจัดวางตัวเดินถูกปรับตามคุณสมบัติของวัสดุ

Q5: คุณให้การผลิตการปั้นฉีดหลังจากการเสร็จสิ้นของหม้อ?
ใช่ บริการผลิตสามารถจัดตามความต้องการของลูกค้าได้

ขอราคา

เพื่อรับข้อเสนอราคาโมล์ฉีดพลาสติกสําหรับส่วนประกอบอิเล็กทรอนิกส์หรือชิ้นส่วนที่มีรูปร่างพิเศษ, กรุณาระบุ:

• ไฟล์สินค้า 3 มิติ

• รายละเอียดของวัสดุ

• ความต้องการด้านผิว

• ปริมาณการผลิตประมาณ

• เวลานําเป้าหมาย

ทีมวิศวกรของเราจะตรวจสอบข้อมูลของคุณ และให้ข้อเสนอแบบแบบรายละเอียด
