ภาพรวมผลิตภัณฑ์

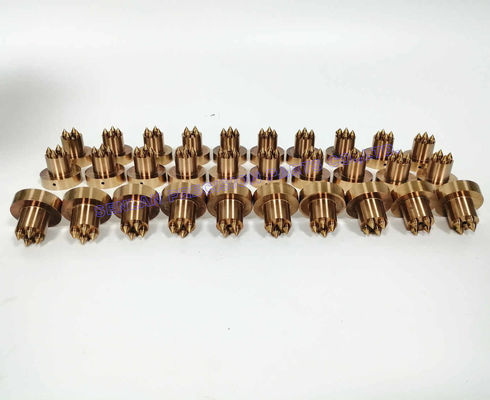

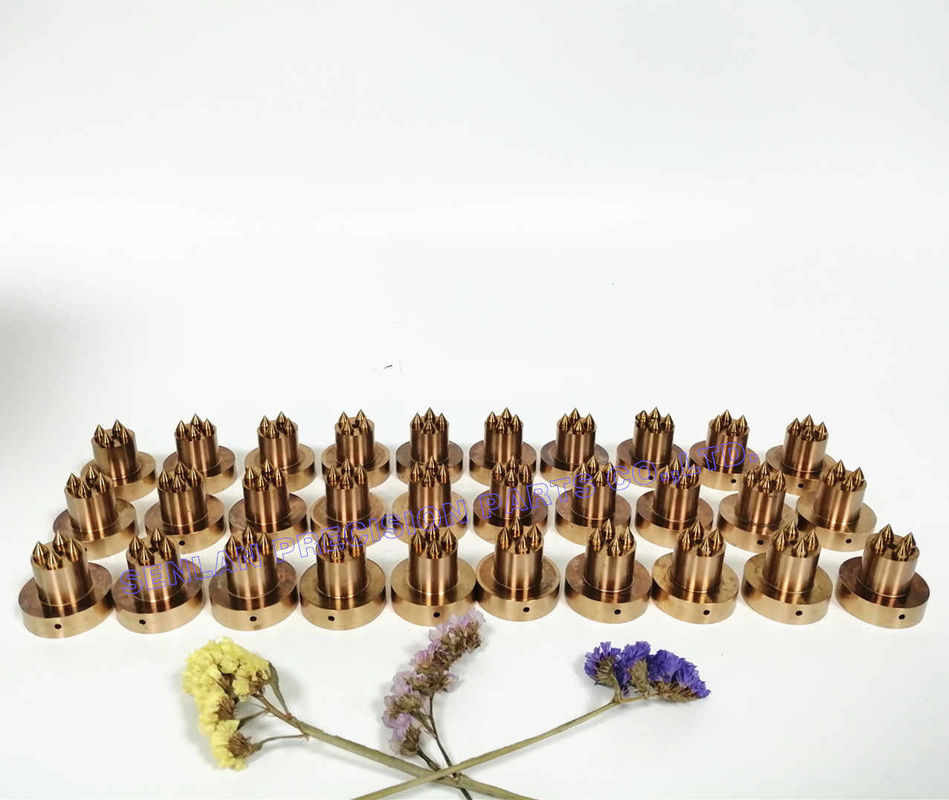

ไส้อินเสิร์ตแม่พิมพ์ทองแดงเบริลเลียม (BeCu) เป็นส่วนประกอบพิเศษที่ใช้ในแม่พิมพ์ฉีดพลาสติกเพื่อระบายความร้อนได้เร็วขึ้นและรักษาอุณหภูมิการขึ้นรูปให้คงที่ในบริเวณที่เหล็กเครื่องมือทั่วไปไม่สามารถระบายความร้อนได้อย่างมีประสิทธิภาพ ด้วยค่าการนำความร้อนสูงของ BeCu ไส้อินเสิร์ตเหล่านี้ช่วยลดเวลาการผลิต ปรับปรุงคุณภาพชิ้นงาน และลดข้อบกพร่องที่เกิดจากการระบายความร้อนไม่สม่ำเสมอ
ในฐานะผู้ผลิตส่วนประกอบแม่พิมพ์ที่มีความแม่นยำตามสั่ง เราผลิตไส้อินเสิร์ต BeCu ตามแบบของลูกค้าด้วยความแม่นยำในการตัดเฉือนที่ควบคุมได้ การเลือกสภาวะการอบชุบด้วยความร้อน/การบ่มที่เหมาะสม และการตกแต่งพื้นผิวที่เหมาะสำหรับสภาพแวดล้อมการฉีดขึ้นรูป ไส้อินเสิร์ต BeCu มักใช้เป็น "โซนระบายความร้อนเฉพาะจุด" ภายในแม่พิมพ์ โดยเฉพาะอย่างยิ่งบริเวณส่วนหนา ซี่โครง ปุ่มรอง ร่องลึก และพื้นผิวที่ต้องการความสวยงาม ซึ่งความร้อนมักจะสะสมตัว
รายละเอียดผลิตภัณฑ์
โดยทั่วไปแล้ว ไส้อินเสิร์ตทองแดงเบริลเลียมจะถูกติดตั้งในบริเวณแม่พิมพ์ที่กำหนดเป้าหมายเพื่อเพิ่มการถ่ายเทความร้อนและรักษาการระบายความร้อนชิ้นงานให้สม่ำเสมอ เมื่อเทียบกับเหล็ก BeCu สามารถให้ค่าการนำความร้อนที่สูงกว่ามาก ทำให้แข็งตัวเร็วขึ้นและขึ้นรูปได้เสถียรขึ้น
สิ่งที่ไส้อินเสิร์ต BeCu แก้ไขในการขึ้นรูป
- จุดร้อนที่ทำให้เกิดการบิดงอ รอยบุ๋ม และความไม่เสถียรของมิติ
- เวลาในการระบายความร้อนนานเนื่องจากรูปทรงชิ้นงานหนาหรือการเข้าถึงช่องระบายความร้อนจำกัด
- ความแปรปรวนของอุณหภูมิเฉพาะจุดที่ส่งผลต่อความเงา การหดตัว หรือความสม่ำเสมอของชิ้นงาน
รูปแบบทั่วไปของไส้อินเสิร์ต BeCu
- ไส้อินเสิร์ตด้านคอร์สำหรับส่วนหนา
- ไส้อินเสิร์ตด้านแควิตี้สำหรับพื้นผิวที่ต้องการความสวยงาม
- สลักระบายความร้อน / แกนระบายความร้อน (ขึ้นอยู่กับการออกแบบ)
- ไส้อินเสิร์ตขนาดเล็กที่ถอดออกได้ซึ่งวางไว้ใกล้บริเวณที่มีปัญหา
หมายเหตุเกี่ยวกับวัสดุสำหรับ BeCu
วัสดุแม่พิมพ์ BeCu มักจะถูกเลือกตามเกรด (โดยทั่วไปคือ AMPCO18 หรือเทียบเท่า) และจัดหา/แปรรูปในสภาวะเฉพาะ (อบอ่อน + บ่ม หรือ บ่มตกตะกอน) เพื่อสร้างสมดุลระหว่าง:
- ค่าการนำความร้อน
- ความแข็งแรงและความแข็ง
- พฤติกรรมการสึกหรอในบริเวณที่สัมผัส
สำคัญ: BeCu ไม่ใช่ "หนึ่งเดียวใช้ได้กับทุกอย่าง" ตำแหน่งของไส้อินเสิร์ต เกรด สภาวะความแข็ง และการปรับปรุงพื้นผิวต้องตรงกับการทำงานของแม่พิมพ์และเรซินที่ใช้
การใช้งาน
ไส้อินเสิร์ต BeCu ใช้ในแม่พิมพ์ฉีดพลาสติกที่ประสิทธิภาพการระบายความร้อนและความสม่ำเสมอของอุณหภูมิมีความสำคัญ การใช้งานทั่วไปในแม่พิมพ์ ได้แก่:
- โซนระบายความร้อนจุดร้อนใกล้ผนังหนา ปุ่มรอง และร่องลึก
- บริเวณที่มีแนวโน้มเกิดรอยบุ๋มและการบิดงอ
- บริเวณที่ไม่สามารถวางช่องระบายความร้อนได้ใกล้พอ
- แม่พิมพ์ที่มุ่งเป้าไปที่เวลาการผลิตที่สั้นและการผลิตปริมาณมาก
- พื้นผิวที่ต้องการความสวยงามซึ่งต้องการการควบคุมอุณหภูมิที่เสถียร
เนื่องจากหน้าผลิตภัณฑ์ของคุณเป็นส่วนประกอบแม่พิมพ์ เราจึงมุ่งเน้นไปที่กรณีการใช้งานแม่พิมพ์เชิงฟังก์ชัน แทนที่จะอ้างสิทธิ์ในอุตสาหกรรม/ผลิตภัณฑ์ปลายทางที่เฉพาะเจาะจง
ความแม่นยำและความสามารถในการผลิต
กระบวนการผลิต
- การกลึง/กัด CNC ความแม่นยำสำหรับรูปทรงที่ซับซ้อน
- EDM / wire EDM ตามที่การออกแบบกำหนด
- การเจียระไนความแม่นยำสำหรับพื้นผิวประกบและจุดอ้างอิง
- การตกแต่งพื้นผิวสำหรับบริเวณสัมผัสเชิงฟังก์ชัน
- การสนับสนุนการเคลือบเสริม (ขึ้นอยู่กับการใช้งาน)
การควบคุมหลักสำหรับไส้อินเสิร์ต BeCu
- การควบคุมพื้นผิวประกบและจุดอ้างอิงอย่างเข้มงวดเพื่อการประกอบที่เชื่อถือได้
- การเปลี่ยนผ่านที่ราบรื่นที่ส่วนต่อประสานของไส้อินเสิร์ตเพื่อรองรับการไหลของความร้อนและลดความเข้มข้นของความเค้น
- การตรวจสอบมิติที่สอดคล้องกับแบบของลูกค้า
- การจัดการที่เหมาะสมเพื่อป้องกันความเสียหายต่อพื้นผิวซีล ปิด หรือพื้นผิวสัมผัสที่ต้องการความสวยงาม
เอกสารคุณภาพ
- มีรายงานการตรวจสอบมิติ
- มีใบรับรองวัสดุตามคำขอ
- ตัวเลือกการติดตามและการทำเครื่องหมาย (ตามที่ระบุ)
คุณค่าสำหรับลูกค้าในการระบายความร้อนที่เร็วขึ้นและการขึ้นรูปที่เสถียร
เวลาการผลิตที่สั้นลง
การถ่ายเทความร้อนที่ดีขึ้นสามารถลดเวลาการระบายความร้อน ซึ่งมักเป็นส่วนที่ใหญ่ที่สุดของรอบการฉีดขึ้นรูป ช่วยเพิ่มผลผลิตและลดต้นทุนต่อชิ้น
คุณภาพชิ้นงานที่ดีขึ้น
ด้วยการลดจุดร้อนและความแตกต่างของอุณหภูมิ ไส้อินเสิร์ต BeCu ช่วยลดปัญหาทั่วไป เช่น รอยบุ๋ม การบิดงอ ความแปรปรวนของความเงา และการหดตัวที่ไม่สม่ำเสมอ
หน้าต่างการผลิตที่เสถียรยิ่งขึ้น
การควบคุมความร้อนที่ดีขึ้นช่วยให้มีหน้าต่างกระบวนการที่กว้างขึ้นและทำซ้ำได้ ซึ่งสนับสนุนผลผลิตที่สม่ำเสมอในการผลิตระยะยาว
โซลูชันเฉพาะจุดโดยไม่ต้องออกแบบแม่พิมพ์ใหม่ทั้งหมด
ไส้อินเสิร์ต BeCu สามารถใช้เป็นกลยุทธ์เพื่อปรับปรุงประสิทธิภาพในบริเวณที่มีปัญหาโดยไม่ต้องออกแบบระบบระบายความร้อนใหม่ทั้งหมด
สิ่งที่เราต้องการสำหรับการเสนอราคา
เพื่อเสนอราคาไส้อินเสิร์ตแม่พิมพ์ BeCu อย่างแม่นยำ โปรดระบุ:
- แบบ 2 มิติ และ/หรือ CAD 3 มิติ (STEP/IGES)
- ตำแหน่ง/หน้าที่ของไส้อินเสิร์ตภายในแม่พิมพ์ (ด้านคอร์/ด้านแควิตี้ โซนจุดร้อน ฯลฯ)
- เกรด BeCu ที่ต้องการ (ถ้าทราบ) หรือข้อกำหนดด้านประสิทธิภาพ (ลำดับความสำคัญของการระบายความร้อนเทียบกับลำดับความสำคัญของความแข็งแรง)
- ความแข็ง/สภาวะที่ต้องการ (ถ้ามีระบุ)
- ความคลาดเคลื่อนและมิติที่สำคัญ (จุดอ้างอิง การประกบ การปิด)
- ข้อกำหนดการตกแต่งพื้นผิว (Ra ระดับการขัดเงา หรือข้อกำหนดพื้นผิวสัมผัส)
- ปริมาณและระยะเวลารอคอยเป้าหมาย
- หมายเหตุพิเศษใดๆ: การเคลือบ การทำเครื่องหมาย การรับรอง รูปแบบการตรวจสอบ
หากคุณไม่แน่ใจเกี่ยวกับเกรด/สภาวะ โปรดแจ้งประเภทเรซินและข้อกังวลในการขึ้นรูปของคุณ (เวลาการผลิต รอยบุ๋ม การบิดงอ) เราสามารถแนะนำตัวเลือกที่ใช้งานได้จริง
คำถามที่พบบ่อยทั่วไป
คำถามที่ 1: ท่านเป็นผู้ผลิตหรือบริษัทการค้า?
เราเป็นผู้ผลิตส่วนประกอบแม่พิมพ์ที่มีความแม่นยำตามสั่ง เชี่ยวชาญด้านการตัดเฉือน CNC, EDM, การเจียระไน และการตกแต่งสำหรับชิ้นส่วนแม่พิมพ์ฉีด
คำถามที่ 2: ท่านสามารถผลิตตามแบบและค่าความคลาดเคลื่อนของเราได้อย่างเคร่งครัดหรือไม่?
ใช่ เราผลิตตามข้อกำหนดแบบของคุณและสามารถปฏิบัติตามระบบจุดอ้างอิง/ค่าความคลาดเคลื่อนของคุณได้
คำถามที่ 3: ท่านมีรายงานการตรวจสอบและใบรับรองวัสดุหรือไม่?
ใช่ มีรายงานการตรวจสอบและใบรับรองวัสดุให้ตามคำขอ
คำถามที่พบบ่อยเกี่ยวกับ BeCu โดยเฉพาะ
คำถามที่ 4: ทำไมจึงใช้ทองแดงเบริลเลียมในแม่พิมพ์ฉีด?
BeCu ใช้เป็นหลักเนื่องจากค่าการนำความร้อนสูง ช่วยระบายความร้อนได้อย่างรวดเร็วและปรับปรุงความสม่ำเสมอของการระบายความร้อนในบริเวณจุดร้อน
คำถามที่ 5: BeCu ใช้สำหรับโพรง/แกนทั้งหมดหรือไม่?
โดยทั่วไปไม่ BeCu มักใช้เป็นไส้อินเสิร์ตเฉพาะจุดในบริเวณจุดร้อน โพรง BeCu ทั้งหมดไม่ค่อยพบเนื่องจากต้นทุนและข้อควรพิจารณาด้านการออกแบบ
คำถามที่ 6: BeCu สึกหรอเร็วกว่าเหล็กเครื่องมือหรือไม่?
BeCu อาจอ่อนกว่าเหล็กเครื่องมือที่ผ่านการชุบแข็ง ขึ้นอยู่กับเกรดและสภาวะ โดยทั่วไปจะใช้ในกรณีที่ประสิทธิภาพการระบายความร้อนเป็นสิ่งสำคัญ และมีการจัดการพื้นผิวที่สึกหรอ/สัมผัสผ่านการออกแบบหรือการปรับปรุงพื้นผิวเมื่อจำเป็น
คำถามที่ 7: มีข้อควรพิจารณาในการจัดการ BeCu เป็นพิเศษหรือไม่?
ใช่ การตัดเฉือนและการตกแต่งต้องมีการควบคุมที่เหมาะสม เราปฏิบัติตามกระบวนการที่ควบคุมได้และสามารถสนับสนุนข้อกำหนดด้านเอกสารตามความต้องการของโครงการของคุณได้
เวอร์ชันวิศวกรรม
ส่งไฟล์ 3 มิติ/2 มิติของคุณและระบุบริเวณจุดร้อนที่คุณต้องการปรับปรุง เราจะช่วยคุณประเมินตำแหน่งไส้อินเสิร์ต BeCu และจัดทำแผนการผลิตที่มุ่งเน้นประสิทธิภาพการระบายความร้อนและการขึ้นรูปที่เสถียร
