ภาพรวมผลิตภัณฑ์

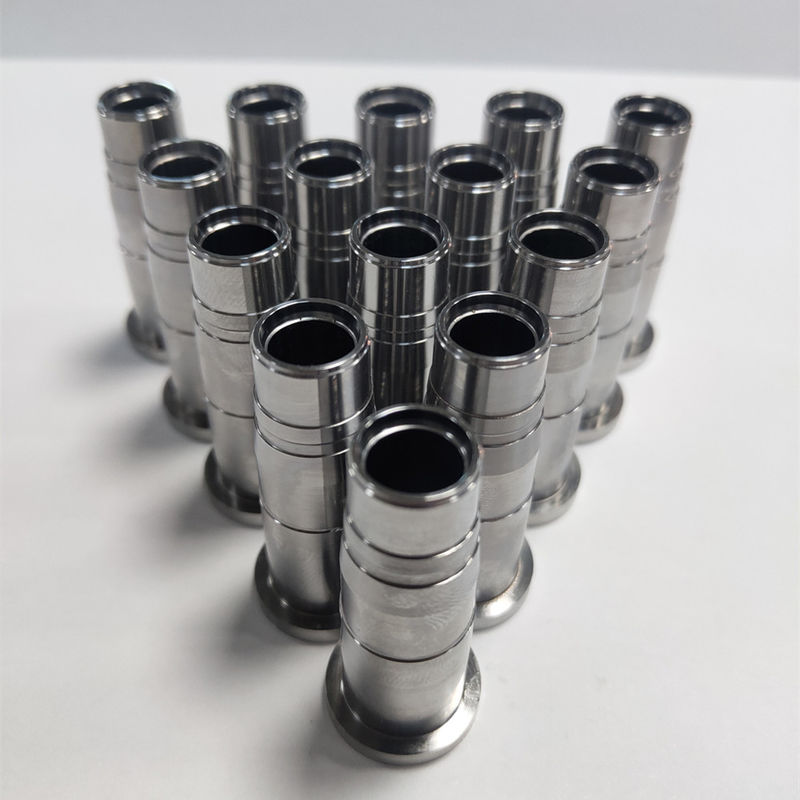

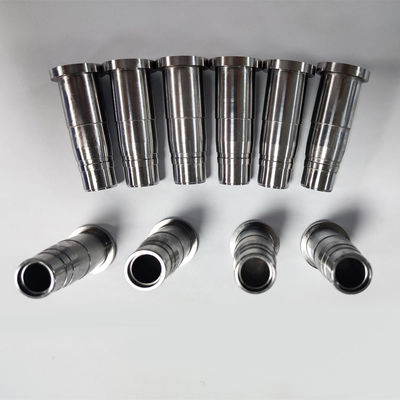

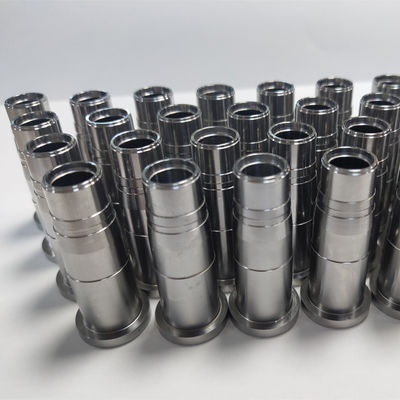

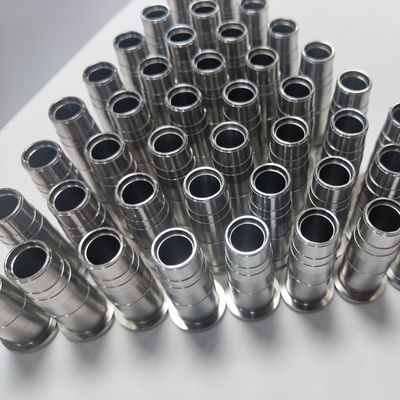

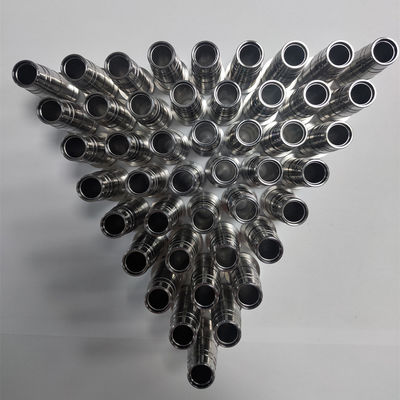

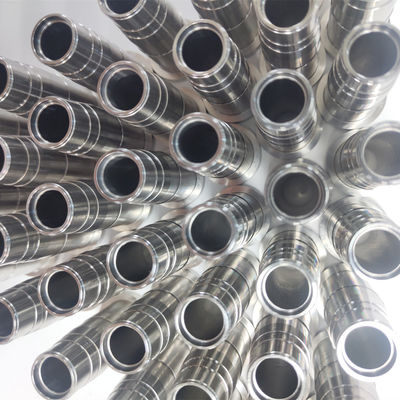

ไส้แกน S136 เป็นส่วนประกอบแม่พิมพ์ประสิทธิภาพสูงที่ใช้ในด้านแกน (ส่วนเคลื่อนที่)ของแม่พิมพ์ฉีดฝาพลาสติก พวกมันสร้างคุณสมบัติภายในที่สำคัญ เช่นเส้นผ่านศูนย์กลางภายในฝา เกลียว โซนซีล และรูปทรงที่เกี่ยวข้องกับการประกอบเข้ากัน—ส่วนที่กำหนดโดยตรงว่าฝาสามารถประกอบเข้ากันได้อย่างราบรื่นและซีลได้อย่างน่าเชื่อถือหรือไม่
ผลิตจากเหล็กแม่พิมพ์สแตนเลส S136ไส้แกนเหล่านี้มักถูกเลือกสำหรับแม่พิมพ์ฝา เนื่องจากรวมเอาความต้านทานการกัดกร่อนที่ดีเยี่ยมความสามารถในการขัดเงาที่แข็งแกร่ง และประสิทธิภาพการอบชุบที่เสถียร—ซึ่งสำคัญเมื่อแม่พิมพ์ทำงานในรอบการผลิตที่ยาวนาน เผชิญกับสภาพแวดล้อมที่ชื้น หรือต้องการการทำความสะอาดบ่อยครั้ง
ในฐานะผู้ผลิตชิ้นส่วนแม่พิมพ์ที่มีความแม่นยำตามสั่ง เราผลิตไส้แกน S136 ตามแบบของลูกค้าด้วยการควบคุมอย่างเข้มงวดในเรื่องจุดอ้างอิง ความเป็นศูนย์กลาง ความเรียบของพื้นผิว และความคลาดเคลื่อนในการประกอบเข้ากันรองรับทั้งการสร้างแม่พิมพ์ใหม่และไส้แกนสำรอง
รายละเอียดผลิตภัณฑ์
ไส้แกน (แกน)คือส่วนประกอบขึ้นรูปตัวผู้ในแม่พิมพ์ฉีด ในแม่พิมพ์ฝาพลาสติก แกนมีความสำคัญอย่างยิ่งเนื่องจากกำหนดขนาดการทำงานและประสิทธิภาพการซีลสิ่งที่ไส้แกนโดยทั่วไปสร้างในแม่พิมพ์ฝา
ผนังด้านในและเส้นผ่านศูนย์กลางภายใน (ID)
- เกลียว / คุณสมบัติแบบสวมล็อค
- (ขึ้นอยู่กับการออกแบบฝา)พื้นผิวซีลและพื้นผิวสัมผัส
- โครงสร้างแบบสแน็ปฟิตและคุณสมบัติการยึด
- ส่วนต่อประสานรูปทรงที่เกี่ยวข้องกับการดีดตัว
- (เมื่อออกแบบเข้าสู่ระบบแกน)เหตุผลที่เลือก S136 สำหรับไส้แกน
S136 เป็นเหล็กแม่พิมพ์สแตนเลสที่ใช้กันอย่างแพร่หลายสำหรับสภาพแวดล้อมการขึ้นรูปที่ความต้านทานการกัดกร่อนและความเสถียรของพื้นผิวมีความสำคัญ เหตุผลทั่วไปที่ลูกค้าเลือก S136 ได้แก่:
ความต้านทานต่อสนิม/การกัดกร่อน
- จากความชื้น สภาพน้ำหล่อเย็น และสารเคมีทำความสะอาดความสามารถในการขัดเงาที่ดี
- สำหรับพื้นผิวที่เรียบและการปล่อยที่เสถียรศักยภาพความแข็งที่เชื่อถือได้
- หลังจากการอบชุบที่เหมาะสม รองรับอายุการใช้งานที่ยาวนานหมายเหตุ: ความแข็งและระดับการตกแต่งที่แน่นอนจะผลิตตามข้อกำหนดของลูกค้า โดยพิจารณาจากรูปทรงของชิ้นส่วนและสภาวะการทำงานของแม่พิมพ์
การใช้งาน
ส่วนประกอบเหล่านี้ใช้ใน
แม่พิมพ์ฉีดฝาพลาสติกเป็นไส้แกนสำหรับระบบหลายโพรงหรือโพรงเดียวสถานการณ์การใช้งานทั่วไป:
โครงการแม่พิมพ์ฝาใหม่ที่ต้องการแกนสแตนเลส
- แกนสำรองสำหรับการบำรุงรักษาหรือการกู้คืนความเสียหาย
- การออกแบบแกนใหม่เพื่อปรับปรุงการประกอบเข้ากัน การซีล หรือความเสถียรของรอบการผลิต
- (เรามุ่งเน้นที่ฟังก์ชันของแม่พิมพ์ แทนที่จะอ้างสิทธิ์ผลิตภัณฑ์ขั้นสุดท้ายที่เฉพาะเจาะจงนอกเหนือจาก "ฝาพลาสติก" เนื่องจากรูปทรงของฝาจะแตกต่างกันไปในแต่ละโครงการ)
ความแม่นยำและความสามารถในการผลิต
แกนฝาต้องการการควบคุมที่เข้มงวดทั้งในด้านความแม่นยำของมิติและคุณภาพพื้นผิว โดยเฉพาะอย่างยิ่งสำหรับเกลียวและบริเวณซีล
กระบวนการผลิต
การกลึงและกัด CNC ความแม่นยำสูง
- การเจียระไนสำหรับ OD/ID และพื้นผิวอ้างอิงที่สำคัญ
- EDM / Wire EDM สำหรับรูปทรงพิเศษ (หากจำเป็น)
- การประสานงานการอบชุบ (การชุบแข็งด้วยสุญญากาศ + การอบคืนตัว ตามข้อกำหนด)
- การขัดเงา / การตกแต่งขั้นสุดท้ายสำหรับบริเวณที่ใช้งาน
- การควบคุมที่สำคัญทั่วไปสำหรับแกนฝา
ความเป็นศูนย์กลางและการวิ่งออก
- ระหว่างพื้นผิวขึ้นรูปและจุดอ้างอิงการวางตำแหน่งความแม่นยำของโปรไฟล์เกลียว
- (หากเป็นแกนฝาแบบมีเกลียว)ความเรียบของพื้นผิว
- ที่พื้นผิวซีลเพื่อรองรับการซีลที่สม่ำเสมอและการปล่อยที่ง่ายการประกอบเข้ากันที่ทำซ้ำได้
- เข้ากับฐานแม่พิมพ์หรือแผ่นแกน (การแลกเปลี่ยนได้)การตรวจสอบและเอกสาร
รายงานการตรวจสอบมิติพร้อมใช้งาน
- การรับรองวัสดุพร้อมใช้งานตามคำขอ
- ตัวเลือกการทำเครื่องหมายและการติดตาม (ตามที่ระบุ)
- คุณค่าของลูกค้าสำหรับประสิทธิภาพแกนแม่พิมพ์ฝา
การซีลและการประกอบที่เชื่อถือได้
ในการผลิตฝา ส่วนเบี่ยงเบนเล็กน้อยในรูปทรงแกนอาจทำให้เกิดปัญหาในการประกอบ การรั่วไหล หรือแรงบิดที่ไม่สม่ำเสมอ แกน S136 ที่มีความแม่นยำช่วยรักษา
การซีลที่เสถียรและการประกอบเข้ากันที่สม่ำเสมอตลอดการผลิตจำนวนมากอายุการใช้งานที่ยาวนานขึ้นในสภาพแวดล้อมที่ชื้นหรือกัดกร่อน
ความต้านทานการกัดกร่อนของ S136 ช่วยลดข้อบกพร่องบนพื้นผิวที่เกิดจากสนิมและความถี่ในการบำรุงรักษา รองรับ
เวลาทำงานของแม่พิมพ์ที่ยาวนานขึ้นและการผลิตที่สะอาดขึ้นการปล่อยชิ้นงานที่เสถียรและคุณภาพพื้นผิว
พื้นผิวแกนที่ตกแต่งอย่างเหมาะสมช่วยปรับปรุงพฤติกรรมการปล่อยและช่วยรักษาลักษณะภายนอกของชิ้นงานให้สม่ำเสมอ ลดการหยุดทำงานที่ไม่คาดคิดและของเสีย
การบำรุงรักษาที่เร็วขึ้นด้วยแกนที่เปลี่ยนได้
ไส้แกนช่วยให้สามารถเปลี่ยนเฉพาะส่วนได้ แทนที่จะต้องปรับปรุงบล็อกแม่พิมพ์ทั้งหมด ลดเวลาหยุดทำงานและค่าใช้จ่ายในการบำรุงรักษา
สิ่งที่เราต้องการสำหรับการเสนอราคา
ในการเสนอราคาไส้แกน S136 อย่างแม่นยำ โปรดระบุ:
CAD 3 มิติ (STEP/IGES)
- +แบบ 2 มิติพร้อมความคลาดเคลื่อนวัสดุที่ยืนยันแล้ว:
- S136(หรือวัสดุเทียบเท่าที่ยอมรับได้ หากมี)ข้อกำหนดการอบชุบ: ความแข็งเป้าหมาย (หากระบุ)
- ข้อกำหนดความเรียบของพื้นผิว/การขัดเงาสำหรับบริเวณขึ้นรูป
- รายการมิติที่สำคัญ (เกลียว โซนซีล ID/OD หลัก)
- รายละเอียดการประกอบเข้ากัน: เส้นผ่านศูนย์กลางการวางตำแหน่ง ไหล่ วิธีการยึด การอ้างอิงจุดอ้างอิง
- ปริมาณและระยะเวลารอคอยที่ต้องการ
- ความต้องการในการตรวจสอบ/เอกสาร (FAI, รูปแบบรายงาน CMM, การติดตาม)
- หากคุณกำลังเปลี่ยนแกนที่มีอยู่ การจัดเตรียมแบบเดิม (หรือขนาดชิ้นส่วนที่ประกบกัน) จะช่วยให้มั่นใจได้ว่าสามารถประกอบเข้ากันได้พอดี
คำถามที่พบบ่อยทั่วไป
คำถามที่ 1: คุณผลิตตามแบบของลูกค้าหรือไม่?
ใช่ เราเป็นผู้ผลิตชิ้นส่วนแม่พิมพ์ที่มีความแม่นยำตามสั่ง และผลิตตามแบบ ความคลาดเคลื่อน และคำจำกัดความของจุดอ้างอิงของคุณอย่างเคร่งครัด
คำถามที่ 2: คุณสามารถจัดทำรายงานการตรวจสอบและใบรับรองวัสดุได้หรือไม่?
ใช่ เราสามารถจัดทำรายงานการตรวจสอบมิติและการรับรองวัสดุได้ตามคำขอ
คำถามที่ 3: คุณสามารถรองรับระยะเวลารอคอยเร่งด่วนได้หรือไม่?
เราสามารถประเมินการผลิตแบบเร่งด่วนได้ ขึ้นอยู่กับรูปทรง กระบวนการอบชุบ และขอบเขตการตรวจสอบที่จำเป็น
คำถามที่พบบ่อยเฉพาะแกนฝา
คำถามที่ 4: ทำไมถึงเลือก S136 แทน 420 หรือ 1.2083?
S136 มักถูกเลือกเพราะมีความต้านทานการกัดกร่อนที่ดีเยี่ยมและความสามารถในการขัดเงาที่ดี ตัวเลือกที่ดีที่สุดขึ้นอยู่กับสภาพแวดล้อม ข้อกำหนดการตกแต่ง และความคาดหวังตลอดอายุการใช้งาน—แบ่งปันเงื่อนไขของคุณ แล้วเราจะแนะนำตามความเหมาะสม
คำถามที่ 5: บริเวณใดที่ต้องการความแม่นยำสูงสุดบนแกนฝา?
โดยทั่วไปคือ
พื้นผิวซีล โปรไฟล์เกลียว และจุดอ้างอิงการวางตำแหน่งมีความสำคัญที่สุด เนื่องจากส่งผลต่อการซีล แรงบิดในการประกอบ และการแลกเปลี่ยนได้คำถามที่ 6: คุณสามารถสร้างชุดหลายโพรงที่มีความสม่ำเสมอที่ตรงกันได้หรือไม่?
ใช่ เราสามารถผลิตชุดแกนที่มีความสม่ำเสมอระหว่างโพรงต่อโพรงที่ควบคุมได้ และจัดเตรียมข้อมูลการตรวจสอบสำหรับมิติที่สำคัญ
ต้องการซัพพลายเออร์ที่เชื่อถือได้สำหรับ
ไส้แกน S136 ความแม่นยำสูงสำหรับแม่พิมพ์ฉีดฝาพลาสติก?ส่ง
แบบ STEP/2D ของคุณ ข้อกำหนดความคลาดเคลื่อน และความแข็ง/การตกแต่งเป้าหมายมาให้เรา แล้วเราจะตอบกลับอย่างรวดเร็วพร้อมใบเสนอราคาที่ชัดเจน ระยะเวลารอคอย และตัวเลือกเอกสารคุณภาพ
