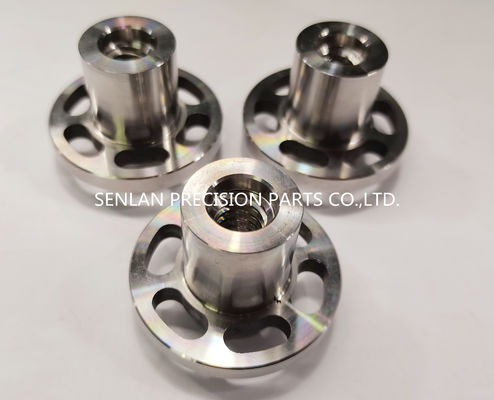

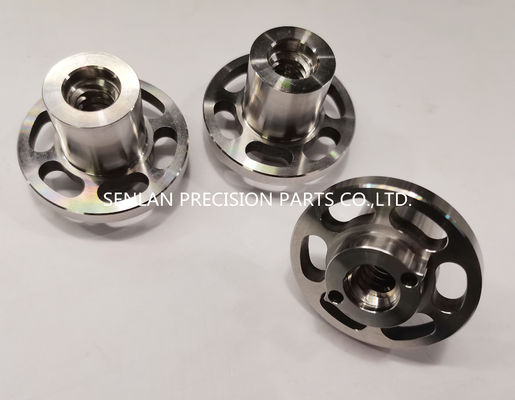

CNC Machining H13 ชิ้นส่วนของหมูปลูกปลูกปลูกปลูกปลูกปลูกปลูกปลูกปลูกปลูกปลูก HRC 48 ถึง HRC 52

หน้าแปลนยอร์คแบบแม่นยำเป็นส่วนประกอบข้อต่อที่ผ่านการกลึงด้วย CNC ออกแบบมาเพื่อเชื่อมต่อเพลาหมุนและส่งแรงบิดด้วยการจัดแนวที่มั่นคงและค่าความคลาดเคลื่อนที่ควบคุมได้ เพื่อให้การประกอบเข้ากันได้ดีและมีความแม่นยำในการหมุนที่สม่ำเสมอ

หน้าแปลนยอร์คเป็นส่วนประกอบข้อต่อที่ใช้เชื่อมต่อเพลาหมุนและส่งแรงบิดด้วยการจัดแนวที่มั่นคง ในการประกอบที่มีความเร็วสูงหรือรับน้ำหนักสูง แม้การเบี่ยงเบนเล็กน้อยในศูนย์กลาง ความเรียบ หรือตำแหน่งรูสลัก สามารถสร้างการสั่นสะเทือน การสึกหรอที่เกิดก่อนเวลาอันควร และประสิทธิภาพที่ไม่สม่ำเสมอ หน้าแปลนยอร์คแบบแม่นยำของเรา ผ่านการกลึงด้วย CNC ตามแบบของลูกค้าด้วยค่าความคลาดเคลื่อนที่ควบคุมได้ เพื่อรองรับการประกอบเข้ากันได้ดีและมีความแม่นยำในการหมุนที่สม่ำเสมอในฐานะผู้ผลิตชิ้นส่วนกลึงแบบแม่นยำตามสั่ง เราผลิตหน้าแปลนยอร์คและชิ้นส่วนข้อต่อที่เกี่ยวข้องด้วยการควบคุมที่เข้มงวดในเรื่องจุดอ้างอิง, ศูนย์กลาง/การสั่น, ความเรียบของพื้นผิว, และส่วนต่อประสานการติดตั้ง

ไม่ว่าคุณจะต้องการต้นแบบหรือการผลิตจำนวนมาก เรามุ่งเน้นที่ความสามารถในการทำซ้ำ การจัดทำเอกสาร และคุณภาพที่มั่นคงสำหรับการใช้งานทางกลที่ต้องการรายละเอียดผลิตภัณฑ์หน้าแปลนยอร์ค เป็นองค์ประกอบข้อต่อที่ผ่านการกลึง โดยทั่วไปจะมีหน้าแปลนสำหรับติดตั้งและส่วนดุมที่เชื่อมต่อกับเพลาหรือข้อต่อที่เข้าคู่กัน ขึ้นอยู่กับการออกแบบ อาจมีเกลียวภายใน เส้นผ่านศูนย์กลางนำ รูสลัก ร่องลดน้ำหนัก และรูปทรงที่เกี่ยวข้องกับการถ่วงดุล

ส่งแรงบิดระหว่างส่วนประกอบที่เชื่อมต่อกัน

• การจัดแนวแกนร่วมเพื่อลดการสั่นสะเทือนและการสึกหรอจัดเตรียมส่วนต่อประสานการติดตั้งที่มั่นคงผ่านพื้นผิวหน้าแปลนและรูปแบบสลัก
• รองรับการประกอบซ้ำและการบำรุงรักษาในระบบกลไกคุณสมบัติการออกแบบทั่วไปพื้นผิวหน้าแปลนพร้อม
• วงกลมสลัก / รูยึด
• เส้นผ่านศูนย์กลางนำสำหรับการจัดศูนย์กลางที่แม่นยำ

• ร่องที่ผ่านการกลึงหรือรูลดน้ำหนักเพื่อปรับน้ำหนักและความแข็งแรงให้เหมาะสมพื้นผิวสำเร็จและการควบคุมขอบเพื่อการจัดการที่ปลอดภัยและการประกอบที่สม่ำเสมอ
• ตัวเลือกวัสดุและการตกแต่งพื้นผิว
• หน้าแปลนยอร์คมักผลิตจากเหล็กอัลลอยด์ เหล็กกล้าไร้สนิม หรือโลหะวิศวกรรมอื่นๆ โดยพิจารณาจากข้อกำหนดแรงบิด การสัมผัสกับการกัดกร่อน และเป้าหมายน้ำหนัก การอบชุบด้วยความร้อนและการตกแต่งพื้นผิวสามารถนำมาใช้ได้ตามข้อกำหนดของคุณเพื่อเพิ่มความแข็งแรง ความทนทานต่อการสึกหรอ และประสิทธิภาพการป้องกันการกัดกร่อน
• การใช้งาน
• หน้าแปลนยอร์คแบบแม่นยำใช้ใน

รวมถึง:

การประกอบแบบหมุนที่การควบคุมการสั่นเป็นสิ่งสำคัญส่วนต่อประสานทางกลแบบกำหนดเองสำหรับอุปกรณ์ OEMโปรแกรมตั้งแต่ต้นแบบจนถึงการผลิตสำหรับชิ้นส่วนข้อต่อที่ผ่านการกลึงแบบแม่นยำ

• ชิ้นส่วนอะไหล่สำหรับการบำรุงรักษาและการอัปเกรด
• อุปกรณ์ที่แน่นอนจะแตกต่างกันไปตามการออกแบบของลูกค้า เราผลิตตามแบบและความต้องการของคุณอย่างเคร่งครัด
• ความแม่นยำและความสามารถในการผลิต
• หน้าแปลนยอร์คผสมผสานคุณสมบัติที่สำคัญหลายอย่างเข้าด้วยกัน ได้แก่ หน้าแปลน รูปแบบสลัก เส้นผ่านศูนย์กลางนำ และรูปทรงดุม ดังนั้นการควบคุมกระบวนการและการตรวจสอบจึงมีความสำคัญ
• กระบวนการผลิต

การกลึง CNC สำหรับดุมและคุณสมบัติแกนร่วม

การเจียรหรือการขัดเงาสำหรับความเรียบของพื้นผิว (ตามต้องการ)

• การประสานงานการอบชุบด้วยความร้อนและการตกแต่งพื้นผิวเสริม
• การควบคุมคุณภาพที่สำคัญ
• การควบคุม
• ศูนย์กลาง/การสั่น
• ระหว่างเส้นผ่านศูนย์กลางนำ ดุม และจุดอ้างอิงการติดตั้ง

• สำหรับการติดตั้งหน้าแปลนที่มั่นคงการวางตำแหน่ง
• วงกลมสลักที่แม่นยำและค่าความคลาดเคลื่อนของรู
• การควบคุมพื้นผิวบนเส้นผ่านศูนย์กลางนำและส่วนต่อประสานที่เข้าคู่กันการตรวจสอบมิติที่สอดคล้องกับ GD&T และรายการมิติที่สำคัญของคุณการตรวจสอบและจัดทำเอกสาร
• มีรายงานการตรวจสอบมิติ
• ใบรับรองวัสดุและบันทึกการอบชุบด้วยความร้อนตามคำขอ

• คุณค่าของลูกค้าสำหรับประสิทธิภาพข้อต่อหมุน
• การหมุนที่เสถียรยิ่งขึ้นและการสั่นสะเทือนน้อยลง
• การควบคุมการสั่นและการจัดแนวแกนร่วมที่แม่นยำช่วยลดการสั่นสะเทือนที่เกิดจากความไม่สมดุลและปรับปรุงความเสถียรของการประกอบ

การควบคุมพื้นผิวหน้าแปลน เส้นผ่านศูนย์กลางนำ และรูปแบบสลักช่วยลดการทำงานซ้ำและรับประกันการติดตั้งที่ทำซ้ำได้
อายุการใช้งานยาวนานขึ้นสำหรับตลับลูกปืนและส่วนประกอบที่เชื่อมต่อกัน

การจัดแนวที่ดีขึ้นช่วยลดการโหลดที่ไม่สม่ำเสมอ เพิ่มอายุการใช้งานของเพลา ตลับลูกปืน และข้อต่อ
คุณภาพที่สม่ำเสมอตั้งแต่ต้นแบบจนถึงการผลิต

กระบวนการ CNC ที่ทำซ้ำได้และการตรวจสอบรองรับการจัดหาที่ปรับขนาดได้โดยไม่มีการเปลี่ยนแปลงประสิทธิภาพ
สิ่งที่เราต้องการสำหรับการเสนอราคา

แบบ 2 มิติ (PDF/DWG) และ CAD 3 มิติ (STEP/IGES)
ข้อกำหนดวัสดุ (หรือรายละเอียดโหลด/สภาพแวดล้อมสำหรับการแนะนำ)

• ค่าความคลาดเคลื่อนที่สำคัญและ GD&T (การสั่น ศูนย์กลาง ความเรียบ การตั้งฉาก)
• รายละเอียดวงกลมสลัก (ขนาดรู จำนวน PCD ค่าความคลาดเคลื่อนตำแหน่ง)
• เส้นผ่านศูนย์กลางนำและความต้องการในการประกอบ
• รายละเอียดส่วนต่อประสานเพลา (เกลียว รู ลิ่ม ร่องฟันปลา ฯลฯ ถ้ามี)
• ข้อกำหนดพื้นผิวสำเร็จ/การเคลือบ
• ความต้องการในการตรวจสอบ/เอกสาร (FAI รูปแบบรายงาน การตรวจสอบย้อนกลับ)
• คำถามที่พบบ่อย
• หน้าแปลนยอร์คใช้ทำอะไร?
• หน้าแปลนยอร์คใช้เพื่อเชื่อมต่อส่วนประกอบในการประกอบแบบหมุน โดยมีส่วนต่อประสานการติดตั้งแบบหน้าแปลนและส่วนดุมสำหรับการส่งแรงบิดและการจัดแนว

• ส่วนใหญ่คือการสั่น/ศูนย์กลางระหว่างส่วนที่หมุน ความเรียบ/การตั้งฉากของพื้นผิว และความแม่นยำของตำแหน่งรูสลัก เนื่องจากสิ่งเหล่านี้ส่งผลต่อการสั่นสะเทือนและการประกอบ
  คุณสามารถผลิตหน้าแปลนยอร์คแบบกำหนดเองตั้งแต่ต้นแบบจนถึงการผลิตได้หรือไม่?
• ใช่ เราสนับสนุนการผลิตต้นแบบ ชุดเล็ก และปริมาณการผลิตด้วยการกลึงและการควบคุมการตรวจสอบที่สม่ำเสมอ
  คุณมีรายงานการตรวจสอบและใบรับรองวัสดุหรือไม่?
• ใช่ สามารถจัดทำรายงานการตรวจสอบและใบรับรองได้ตามคำขอ
  ต้องการซัพพลายเออร์ที่เชื่อถือได้สำหรับ
• หน้าแปลนยอร์คแบบแม่นยำและชิ้นส่วนข้อต่อที่ผ่านการกลึงด้วย CNC
  ?
