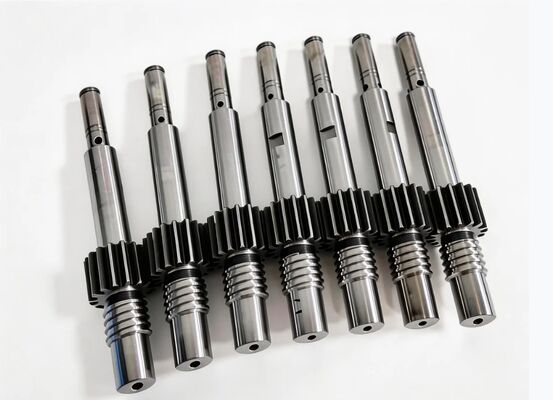

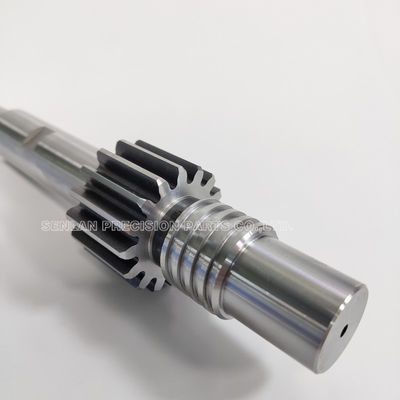

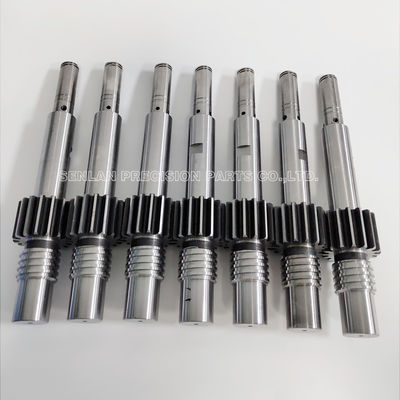

หัวหินที่มีเส้นใย (Unscrewing Core) สําหรับหม้อฉีด
ภาพรวมสินค้า
หัวหินที่มีเส้นใยเป็นส่วนประกอบที่พับด้วยความแม่นยําที่ใช้ในการสร้างสายใยภายในที่แท้จริงในชิ้นส่วนแบบฉีด ไม่เหมือนกับแกนมาตรฐานแกน threaded ต้องรักษาเจอเมทรี threading แม่นยําขณะทํางานกับเครื่องลดสกรูหรือกลไกการปลดพับหมุนเพื่อปลดส่วนที่พัดออกโดยไม่ทําลายเส้น
ของเราหัวหมุน (pin หัวหมุน / ใส่หัวหมุน)องค์ประกอบถูกผลิตตามแผนภาพของลูกค้า ด้วยการควบคุมอย่างเข้มงวดโปรไฟล์เส้น, ความเหมาะสมกับแกนหมุน, ช่องทางที่เหมาะสม, และการทําปลายผิวสําหรับหม้อปรับขนาดสูง คุณภาพเส้นที่สม่ําเสมอเป็นสิ่งจําเป็นในการหลีกเลี่ยงปัญหาการประกอบ เช่น การตัดเส้น, ความแตกต่างของทอร์ค, การรั่วไหล, หรือความล้มเหลวในการปิด / ปิด
คําอธิบายสินค้า
Aกลมแกนเป็นองค์ประกอบที่สร้างเส้นใยภายใน (หรือบางครั้งข้างนอก) ของส่วนที่พิมพ์ระบบปลดสกรู, โดยที่แกนหมุนระหว่างการเอนออกมา เพื่อลดรูปของธาตุที่มีเส้นกลมให้สะอาด
สิ่ง ที่ หัวหิน ที่ มี หมวด ต้อง ควบคุม
- โปรไฟล์เส้นใย, สูง, และเจอเมทรีการนําเข้า
- การสอดคล้องแบบโคเอชเชียลระหว่างเส้นใยและดัตัมหมุนของแกน
- การติดตั้งที่มั่นคงเข้ากับฐานของหม้อหรือแผ่นแกน
- ปลายพื้นผิวเรียบ เพื่อลดการติดต่อ, เจ็บ, และความเสียหายของเส้น
- ลักษณะของอินเตอร์เฟซกลสําหรับระบบขับเคลื่อน (ขึ้นอยู่กับการออกแบบ)
การสร้างแกนแบบมีเส้น
ขึ้นอยู่กับการออกแบบของหม้อ, หัวหมึกสามารถรวมถึง:
- ช่องสร้างเส้น (โปรไฟล์เส้นภายใน)
- การตั้งตําแหน่งไหล่ / กว้างสําหรับการติดตั้งซ้ํา
- ลักษณะของอินเตอร์เฟซการขับขี่ (ที่นั่งเกียร์, คีย์เวย์, ช่องเชื่อม, สปไลน์, เป็นต้น)
- พื้นที่สวมใส่ที่ปรับปรุงให้เหมาะกับการหมุนยาวและการติดต่อเลื่อน
การ พิจารณา เรื่อง วัสดุ และ การ รักษา
คอร์ที่มีเส้นใยมักถูกผลิตจากเหล็กเครื่องมือที่เลือกสําหรับความทนทานต่อการสกัดและความมั่นคงของมิติภายใต้วงจรซ้ํา ๆการบําบัดความร้อนและการบําบัดพื้นผิว/การเคลือบผิวแบบเลือก สามารถกําหนดได้ตาม:
- ประเภทธาตุ (วัสดุที่เต็ม / วัสดุบด)
- คุณภาพพื้นผิวเส้นที่ต้องการและพฤติกรรมการถอนแบบ
- ปริมาณการผลิตและอายุการใช้งานที่คาด
- ระบบอุณหภูมิการทํางานและกลยุทธ์การหล่อลื่น
การใช้งาน
กลมแกนใช้ในโมล์ฉีดสําหรับชิ้นส่วนที่ต้องการการถอนแบบเส้นจริง, รวมถึง:
- เครื่องพ่นฉีด (ระบบถอนพ่นแบบหมุน)
- โมล์หลายช่องที่ต้องการคุณภาพเส้นใยภายในที่คง
- โมลด์การผลิตปริมาณสูงที่ความมั่นคงของเส้นใยมีผลต่อผลการประกอบและการรั่วไหล
- โปรแกรมอะไหล่หลักสําหรับการบํารุงรักษาป้องกันและเปลี่ยนเร็ว
(ผลิตภัณฑ์ปลายที่แม่นยําแตกต่างกันตามการออกแบบของลูกค้า เราเน้นการทํางานของหม้อและความต้องการของลักษณะ threaded)
ความละเอียดและความสามารถในการผลิต
คาร์ทที่มีเส้นใยต้องมีความละเอียดในการปั้นและความละเอียดในการปรับตรงทางกล เราควบคุมปริมาตรที่มีผลต่อผลการพิมพ์และความมั่นคงในการปลดพิมพ์
กระบวนการผลิต
- เครื่องหมุน CNC ความแม่นยํา / เครื่องบดสําหรับดัตัมและอินเตอร์เฟซ
- การแปรรูปเส้นใยตามรูปแบบและความอนุญาตที่กําหนดไว้
- การบดสําหรับความเหมาะสมที่สําคัญและวันหมุน (ตามความต้องการ)
- EDM / wire EDM สําหรับลักษณะของอินเตอร์เฟซ (ขึ้นอยู่กับโครงการ)
- การประสานงานในการรักษาความร้อนเพื่อความแข็งแรงและความมั่นคง
- การบํารุงความละเอียด / การเคลือบผิวเส้นและบริเวณสกัด
- การจับคู่ชุดสําหรับการสั่งซื้อแกนหลายช่อง
การควบคุมคุณภาพหลัก
- การตรวจสอบโปรไฟล์เส้นใยตามความต้องการของภาพวาด
- การควบคุมความเข้มข้น/การหลั่งระหว่างเส้นใยและวัสดุหมุน
- การควบคุมความอนุญาตในการติดตั้งและการนําทาง
- การบริหารการทําปลายผิว เพื่อลดการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
- การตรวจสอบความสอดคล้องระหว่างชุดที่ตรงกัน (ตัวอย่างหรือการตรวจสอบ 100%)
การตรวจสอบและเอกสาร
- รายงานการตรวจขนาดมี (ลักษณะสําคัญหรือรายงานเต็ม)
- ใบรับรองวัสดุและบันทึกการรักษาความร้อนตามคําขอ
- ตัวเลือกการติดตาม/การติดตามลําดับสําหรับการจัดการช่อง/ชุด
ทําไมมันจึงสําคัญ / ค่านิยมของลูกค้าสําหรับคุณภาพเส้น & ความมั่นคงในการปลดพัด
การประกอบที่น่าเชื่อถือมากขึ้นและทอร์คที่คงที่
กณิตศาสตร์เส้นใยที่แม่นยํา ลดความเสี่ยงของการตัดเส้นใยและทําให้การทํางานของทอร์คมั่นคงในสายการประกอบอัตโนมัติ
จํานวนการปฏิเสธน้อยลง และเวลาหยุดทํางานน้อยลง
การควบคุมระบายที่มั่นคงและการเสร็จผิวที่ดีช่วยป้องกันปัญหาความเสียหายของเส้นใย, การติดและการปลดกลไก
อายุการใช้งานที่ยาวนานกว่า ภายใต้การหมุนซ้อนซ้ํา
การ เลือก วัสดุ ที่ ถูกต้อง การ รักษา ผ่าน ความ ร้อน และ การ ปรับ ปลาย ใน พื้นที่ ที่ ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก ผูก
การบํารุงรักษาที่รวดเร็วขึ้น ด้วยอะไหล่ที่เปลี่ยนได้
คอร์ที่สามารถเปลี่ยนได้ สามารถเปลี่ยนได้อย่างรวดเร็ว โดยไม่ต้องปรับปรุงหม้ออย่างใหญ่หลวง
สิ่ง ที่ เรา ต้องการ สําหรับ การ อ้างอิง
เพื่ออ้างอิงแกนหมุนอย่างแม่นยํา กรุณาระบุ
- 3D CAD (STEP/IGES) และการวาด 2D (PDF/DWG)
- รายละเอียดของเส้นใย (โปรไฟล์, สูง, ความอดทน, ความต้องการในการนําเข้า)
- วิธีการถอนหมู (ระบบถอนพับ / ระบบหมุน) และรายละเอียดของอินเตอร์เฟซการขับเคลื่อน
- ความต้องการของวัสดุ (หรือเงื่อนไขการผลิต/ธ อร์สําหรับแนะนํา)
- การบําบัดความร้อน / รายละเอียดความแข็งเป้า
- ความต้องการด้านผิวสําหรับเขตเส้นและเขตเสื่อม
- จํานวน (ชิ้นเดียวหรือชุดหลายช่อง)
- ความต้องการการตรวจสอบ/เอกสาร (FAI, รูปแบบรายงาน, การเก็บตัวอย่าง vs การตรวจ 100%)
- ระยะเวลาการดําเนินงานและความต้องการในการบรรจุ
หากนี่เป็นชิ้นส่วนสํารอง การให้มิติของอินเตอร์เฟซการผสมผสาน (มุมหมุน, ที่นั่งขับรถ, ไหล่ที่ตั้ง) ช่วยในการรับประกันความเข้ากันได้
คํา ถาม ที่ ถาม บ่อย
ทําไมชิ้นส่วนที่มีเส้นใยต้องมีแกนที่ปลดพัด?
การออกแบบเส้นใยหลายแบบไม่สามารถถอดออกจากแกนตรงโดยไม่ทําลายเส้นใย.
อะไรเป็นสาเหตุของเส้นตัดหรือแรงหมุนที่ไม่สม่ําเสมอในชิ้นส่วนที่พิมพ์?
สาเหตุที่พบบ่อย ๆ ได้แก่ การเบี่ยงเบนโปรไฟล์เส้น, การลื่นลงเทียบกับแกนหมุน, การเสร็จสิ้นผิวที่ไม่ดี, การสวมใส่, หรือการไม่ตรงกันในกลไกการปลดสกรู.
คุณสามารถนําเสนอชุดแกนผ่าตัดที่ตรงกันได้สําหรับหม้อหลายช่อง
ใช่ เราสามารถผลิตชุดที่ตรงกันได้ ด้วยความสม่ําเสมอจากช่องต่อช่อง และให้ข้อมูลการตรวจสอบ
คุณสนับสนุนคุณสมบัติของอินเตอร์เฟซการขับขี่ (เกียร์เกียร์, ช่องเชื่อม, ฯลฯ)
ใช่ เราผลิตตามแผนของคุณ รวมถึงการขับเคลื่อนและการหาจุดของอินเตอร์เฟซ
คุณให้รายงานการตรวจสอบและใบรับรองวัสดุหรือไม่
ใช่ รายงานการตรวจสอบและใบรับรองการรักษาอุปกรณ์/ความร้อน สามารถรับได้ตามคําขอ
วิศวกรรม
ส่งภาพวาดของคุณ และระบุความต้องการของเส้น, วันที่หมุน, และคุณสมบัติของอินเตอร์เฟสไดรฟ์วิศวกรของเราจะตรวจสอบการผลิตและให้แผนการผลิต เพื่อให้แน่ใจว่าการทํางาน unscrewing มั่นคงและความสม่ําเสมอ thread.
