รายละเอียดสินค้า:
|
ความแข็ง: | HRC58 | ความแม่นยำ: | +/-0.005mm |
---|---|---|---|
การรักษาพื้นผิว: | ขัด, ดีบุก, Ticn, Crn, Dlc | ชื่อผลิตภัณฑ์: | แกนแทรก |
คุณภาพ: | คุณภาพสูง | โหมดสร้างรูปร่าง: | แม่พิมพ์พลาสติก |
วัสดุผลิตภัณฑ์: | Bohler Steel | ผลิตภัณฑ์: | แม่พิมพ์ฉีดพลาสติก |
มาตรฐาน: | JIS, DIN, En, ASTM, AISI | ซอฟต์แวร์ออกแบบ: | Autocad, Autocad/Ug/Solidworks, CAD |
ขนาด: | ปรับแต่ง | สี: | สีดำ |
ลักษณะเฉพาะ: | ทนทาน | การใช้งาน: | ชิ้นส่วนแม่พิมพ์ฉีดพลาสติก |
เวลาการส่งมอบ: | 5-20 วัน | ||

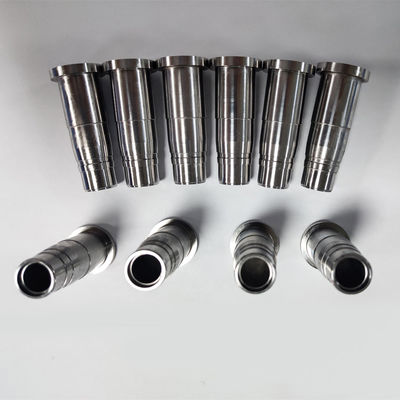

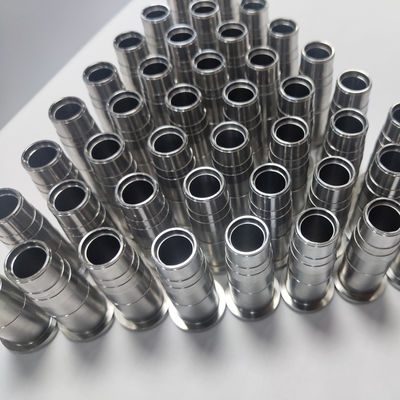

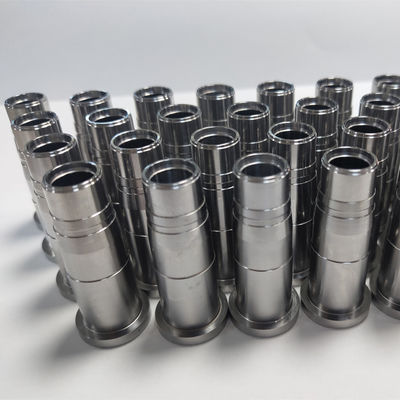

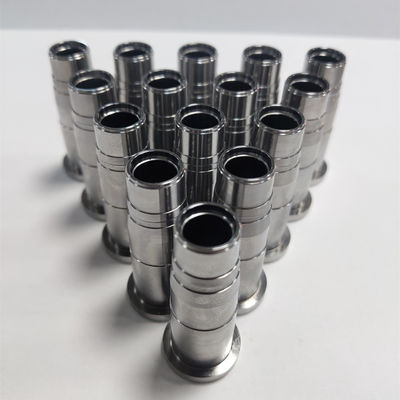

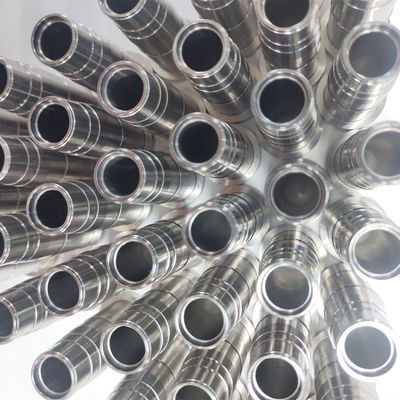

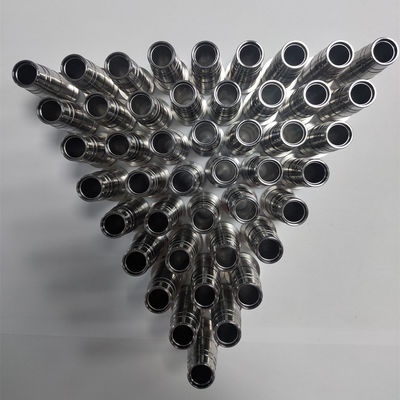

แสงสูง: | 0.003mm Tolerance Core Insert,Hot Runner Mold Tooling Core Insert,เม็ดมีดแกนแม่พิมพ์ฉีดพลาสติก |
แนวทางการทำเม็ดมีดหลัก
เมื่อเราผลิตแกนแม่พิมพ์และเม็ดมีดโพรงในระหว่างการผลิตแม่พิมพ์ มีบางขนาดที่เราจำเป็นต้องผลิตด้วยความคลาดเคลื่อนบางอย่างเพื่อให้พอดีกับกระเป๋าของเม็ดมีดแกนแม่พิมพ์
และเทคโนโลยีการผลิตที่ดีจะช่วยประหยัดเวลาได้มากสำหรับต้นแบบแม่พิมพ์ ด้านล่างนี้คือแนวทางการผลิตแกนแม่พิมพ์ / โพรงที่เราต้องใส่ใจในการทำ แม่พิมพ์พลาสติกคุณภาพสูง
เมื่อเราสร้างรัศมีมุม ในเครื่องกัดแบบแมนนวล ให้ก้าวใหญ่ 0.2 มม. ที่นั่น หลังจากการชุบแข็งแล้ว เราไม่ต้องเจียรที่มุมเมื่อเราใส่เม็ดมีด
สำหรับขนาดภายนอกของโพรงแม่พิมพ์/เม็ดมีดแกน ค่าความเผื่อควรเป็น +0/-0.015 มม. ซึ่งจะใส่ลงในกระเป๋าได้ง่าย เรียบและมีคุณภาพดี
พิกัดความเผื่อของรูถึงบูชป่วงควรเป็น H7 (0/+0.015 มม.)
ความลึกของดอกยางควรเป็น 1.5-2 คูณด้วยเส้นผ่านศูนย์กลางของดอกยางในกรณีนี้สำหรับสกรู M8 ความลึกของดอกยางควรเป็น 1.5 ถึง 2 คูณด้วย 8 เท่ากับ 12-16 มม.
คำแนะนำของหมุดอีเจ็คเตอร์ควรยาวประมาณ 15-20 มม. เพื่อให้แน่ใจว่าหมุดอีเจ็คเตอร์จะดีดออกอย่างราบรื่นและมีอายุการใช้งานยาวนาน
การกวาดล้าง พื้นที่สำหรับหมุดอีเจ็คเตอร์ควรใหญ่กว่าเส้นผ่านศูนย์กลางของหมุดอีเจ็คเตอร์ 1 มม. โปรดดูภาพประกอบด้านล่างพร้อมคำอธิบาย
ข้อมูลจำเพาะ
วัสดุ | ทังสเตนคาร์ไบด์, สแตนเลส, อลูมิเนียมอัลลอยด์, โลหะผสมทองเหลือง, พลาสติก, เหล็กกล้าคาร์บอน, เหล็กดาย, เหล็กสปริง ฯลฯ |
สินค้า | ปั๊ม, เจาะและดาย, ชิ้นส่วนทังสเตนคาร์ไบด์, อีเจ็คเตอร์พิน/ผู้นำ, Toolings พิเศษ, ชิ้นส่วนแม่พิมพ์ฉีด, ส่วนประกอบ CAM, สปริงแม่พิมพ์, ฐานแม่พิมพ์, สลักเกลียว, ฟิตติ้งกด, ส่วนประกอบนำทาง, หนา/บาง Turrent Tooling, Turmpf Tooling, MUrata Wiedemann Tooling, Salvagnini Tooling, High Performance Coating, Multi-Tools, Turning and Milling Parts, CNC Machinery Parts ฯลฯ |
ชิ้นส่วนความแม่นยำ | Ejector Sleeves, Pin-point Gate Bushing, หมุดผู้นำ / ไกด์, บูชผู้นำ / ไกด์ / ป่วง, ตัวยึดบอล, ล็อคสไลด์, ชุด Pin Taper, ชุด Taper Block, Air Poppet Valves, Air Jet Valves, วันที่ทำเครื่องหมาย Pins, Locating Rings, หมัดและแม่พิมพ์หลายรูปร่าง, |
มาตรฐาน | ฮาร์ดแวร์มาตรฐาน/ชิ้นส่วนพลาสติกตาม MISUMI, DME, HASCO, FIBRO, CUMSA, STRACK, DAYTON ชิ้นส่วนที่ไม่ได้มาตรฐานสามารถออกแบบหรือปรับแต่งได้ |
ความอดทน | ±0.005mm |
การเคลือบผิว | TiN/ TiCN/ AlTiN/ TiAlN/ CrN/ DLC/ AlCrTIN/ TiCrN/ WC/C/ CrAlN/ ZrN/ SiALTi-XN... |
เวลานำ | การสุ่มตัวอย่าง: 7-10 วันทำการ การทำปกติ: 10-12 วันทำการ การออกแบบ/การผลิตที่ซับซ้อน: 15-20 วันทำการ |
ขั้นตอนการสั่งซื้อ | สอบถามข้อมูลลูกค้า → ระบุ Spec./CAD/3D drawing → วิศวกรตรวจสอบและเสนอราคา → เสนอ PI → ลูกค้าส่ง PO → ชำระเงินขั้นสูง 50% (100% สำหรับความร่วมมือครั้งแรก) → กระบวนการผลิตในโรงงาน → QC ผ่าน √ → บรรจุและจัดส่งที่ ครั้งแรก → บินถึงมือลูกค้า เร็วๆ นี้! |
เวลาทำงานของโรงงาน | จันทร์ถึงเสาร์ |
กระบวนการผลิต | การเปิดเครื่องกลึง → การกัด → การอบชุบด้วยความร้อน → การเจียรไร้แกน → การกลึงและการกัด → การเจียรขนาดเส้นผ่านศูนย์กลาง → การเจียรแบน → การตัดลวด → EDM → การรักษาพื้นผิว → การตรวจสอบ → การบรรจุและการจัดส่ง (สำหรับการอ้างอิงของคุณเท่านั้น) |
บริการหลังการขาย | ติดต่อเราหากมีคำถามใด ๆ หลังจากได้รับตัวอย่างและผลิตภัณฑ์ ทีมงานของเราจะพยายามอย่างดีที่สุดเพื่อให้คุณมีคุณภาพดีที่สุด |
ข้อได้เปรียบของเรา
อุปกรณ์การผลิตที่มีความแม่นยำขั้นสูง - มั่นใจในคุณภาพที่ดีที่สุดและลดระยะเวลาการผลิต!
พนักงานฝ่ายผลิต Two Shift System --- ตรวจสอบให้แน่ใจว่าการผลิตและการส่งมอบตรงเวลาและมีประสิทธิภาพ!
อุปกรณ์การผลิตที่มีความแม่นยำสูงและเครื่องมือทดสอบมากกว่า 100 ชุด รวมถึงเครื่องเจียร CNC, เครื่องเจียรและขึ้นรูป ID/OD ความแม่นยำสูง, เครื่องกลึง CNC, เครื่องประมวลผล EDM, เครื่องกัด, เครื่องเจียรระนาบและศูนย์กลาง, เครื่องตัดลวดอิเล็กโทรด , เครื่องวัดพิกัด (CMM), เกจวัดความสูงที่มีความแม่นยำสูง, โปรเจ็กเตอร์ ฯลฯ
ความอดทนในการผลิตอย่างมืออาชีพ
1. ความคลาดเคลื่อนในการเจียร ±0.001mm
2. การประมวลผล EDM ±0.003mm
3. การประมวลผล CNC ±0.005mm
4. การตัดลวดอิเล็กโทรด ±0.003mm
5. ความกลม ความกลม และความตรง ±0.002mm
วัตถุดิบ :
แม่พิมพ์ ABS, แม่พิมพ์ PP, แม่พิมพ์ PA, แม่พิมพ์ PE, แม่พิมพ์ PC, แม่พิมพ์ TPU, แม่พิมพ์ TPE, แม่พิมพ์ POM, แม่พิมพ์ไนลอน, แม่พิมพ์ PA6 + GF, แม่พิมพ์ PA6, แม่พิมพ์ PET, แม่พิมพ์ HDPE ฯลฯ
ทำไมถึงเลือกพวกเรา:
1.ให้ต้นทุนต่ำและเวลานำสั้น
2. ค้นหาโซลูชันที่ดีที่สุดตามข้อกำหนดทางเทคนิคและข้อจำกัดด้านงบประมาณ
3. ตรวจสอบปัญหาทางเทคนิคตามข้อกำหนดของคุณ
4. จัดการและรายงานกระบวนการทั้งหมดแม้ว่ากระบวนการของโครงการ
5. ประเมินความสามารถก่อนดำเนินการตามกำหนดการของโครงการ
6. ทบทวนกระบวนการของผู้ขายเป็นประจำเพื่อส่งเสริมการจัดการห่วงโซ่อุปทาน
7. วิศวกรแม่พิมพ์ที่มีประสบการณ์ให้การสนับสนุนด้านเทคนิคหลังการขาย
8. ราคาที่แข่งขันได้มาก
คำถามที่พบบ่อย:
ไตรมาสที่ 1คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?
A: เราเป็นผู้ผลิตโดยตรงที่มีมากกว่า15 ประสบการณ์การส่งออกปีสำหรับ ความแม่นยำ ชิ้นส่วน ยินดีต้อนรับเข้าสู่เรา
ไตรมาสที่ 2ฉันจะได้รับใบเสนอราคาได้อย่างไร
ตอบ: โปรดติดต่อพนักงานขายของเราเพื่อแจ้งความต้องการของคุณ ข้อมูลรวมถึงวัสดุ หมายเลขรุ่น และข้อกำหนดพิเศษอื่นๆ
ไตรมาสที่ 3คุณสามารถผลิตชิ้นส่วนที่แม่นยำตามแบบหรือตัวอย่างของเราได้หรือไม่?
ตอบ: ได้ เราสามารถผลิตชิ้นส่วนตามแบบ 2D หรือ 3D ของคุณได้ และเราสามารถวัดค่าตัวอย่างของคุณเพื่อสร้างภาพวาดสำหรับการผลิตได้
ไตรมาสที่ 4การรับประกันคุณภาพคืออะไร?
ตอบ: เราจะทำการตรวจสอบ 100% ก่อนบรรจุและจัดส่งเพื่อให้แน่ใจว่าผลิตภัณฑ์ 100% ตรงตามความต้องการของคุณ
เราจะเก็บภาพวาดการผลิตและรายงานการทดสอบไว้เป็นเวลา 3 เดือน หากคุณพบปัญหาเมื่อได้รับชิ้นส่วน โปรดติดต่อเราในครั้งแรก เราจะให้คำตอบแก่คุณภายใน 8 ชั่วโมง
Q5.คุณรับประกันเวลาการส่งมอบอย่างไร?
ตอบ: เรามีแผนก PMC อิสระเพื่อจัดเตรียมแผนการผลิต
เรามีการประชุมการผลิตทุกเช้าเพื่อรายงานความคืบหน้าการผลิตและหารือเกี่ยวกับปัญหาต่างๆ
เราจะจัดทำรายงานความคืบหน้าในการผลิตให้คุณทุกสัปดาห์และถ่ายรูปไว้เป็นข้อมูลอ้างอิง เพื่อให้คุณทราบความคืบหน้าในการผลิตได้อย่างชัดเจน
