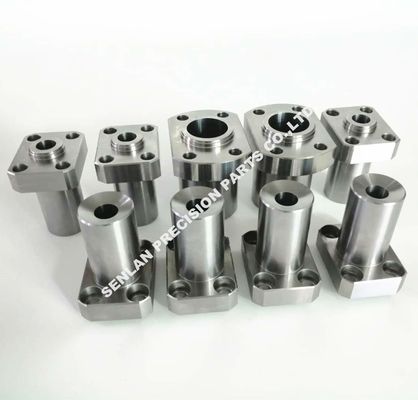

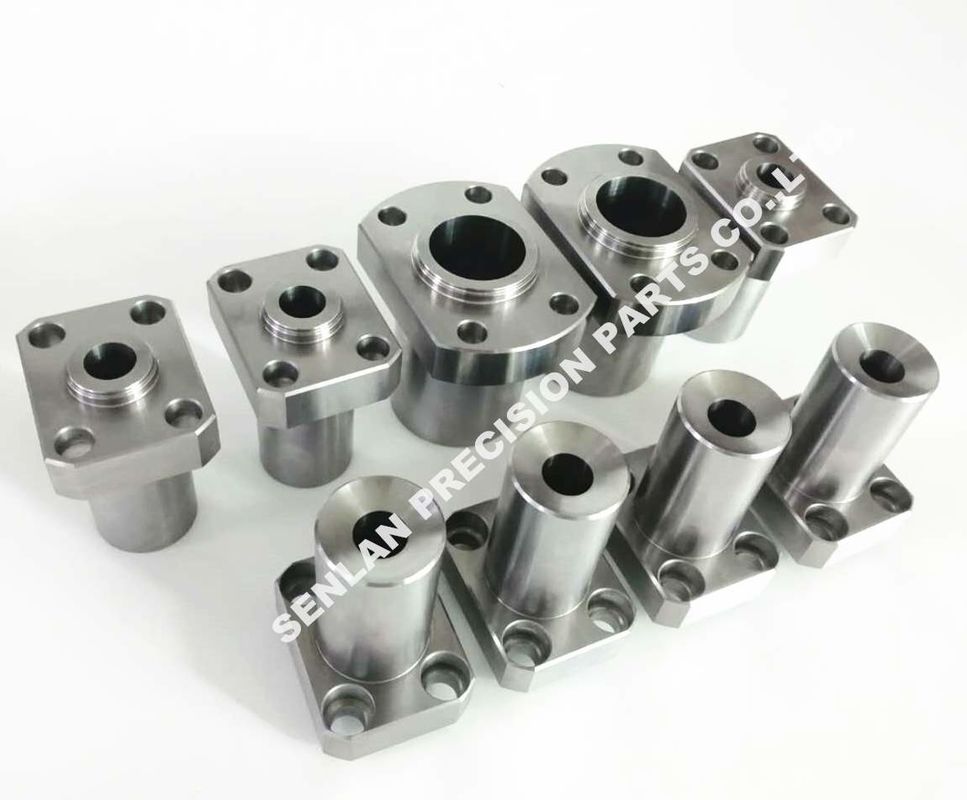

แกนแม่พิมพ์ H13 สำหรับแม่พิมพ์ฉีดพลาสติก
แกนแม่พิมพ์ H13 ใช้กันอย่างแพร่หลายในแม่พิมพ์ฉีดพลาสติกที่ต้องการ ความเหนียว ความทนทานต่อความร้อน และประสิทธิภาพการสึกหรอ เมื่อเทียบกับเหล็กชุบแข็งทั่วไป H13 มีความทนทานต่อความล้าจากความร้อนและการบิ่นสูง ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับส่วนประกอบแกนกลางที่ต้องเผชิญกับการทำงานซ้ำๆ ความเค้นเฉพาะจุดสูง และสภาวะการผลิตที่เข้มงวด
เราผลิต แกนแม่พิมพ์ H13 แบบกำหนดเอง ตามแบบของลูกค้าอย่างเคร่งครัด ทั้งสำหรับการสร้างแม่พิมพ์ใหม่และโปรแกรมการเปลี่ยนทดแทน กระบวนการของเรามุ่งเน้นไปที่ปัจจัยที่กำหนดประสิทธิภาพของแม่พิมพ์ที่เสถียร: ความแม่นยำของจุดอ้างอิง การควบคุมการประกอบ ความกลม/การสั่น การตกแต่งพื้นผิว และความเสถียรของการอบชุบด้วยความร้อน --เพื่อให้แกนประกอบเข้าที่ได้อย่างแม่นยำและทำงานได้อย่างสม่ำเสมอตลอดวงจรการผลิตที่ยาวนาน
รายละเอียดผลิตภัณฑ์
แกนแม่พิมพ์ คือส่วนประกอบขึ้นรูปที่สามารถเปลี่ยนได้ โดยปกติจะติดตั้งอยู่บนส่วนเคลื่อนที่ของแม่พิมพ์ฉีด ทำหน้าที่ขึ้นรูปคุณสมบัติภายในและพื้นผิวการทำงานของชิ้นส่วนที่ขึ้นรูป การสร้างแม่พิมพ์แบบใช้แกนช่วยให้ผู้สร้างแม่พิมพ์รักษาความคลาดเคลื่อนที่แม่นยำพร้อมทั้งปรับปรุงความสามารถในการให้บริการ: โซนแกนที่สึกหรอหรือเสียหายสามารถเปลี่ยนได้โดยไม่ต้องทำงานซ้ำแผ่นแกนทั้งหมด
หน้าที่ทั่วไปของแกนแม่พิมพ์ H13
- ขึ้นรูปรูปทรงภายใน เช่น รู ที่นั่ง ช่อง และส่วนต่อประสานการทำงาน
- ให้การปิดผนึกที่เสถียรและประสิทธิภาพขอบที่เสี่ยงต่อการบิ่น
- รักษาความสมบูรณ์ของมิติระหว่างการทำงานที่ยาวนานด้วยการหมุนเวียนความร้อนซ้ำๆ
- รองรับการบำรุงรักษาที่สามารถเปลี่ยนทดแทนได้ผ่านจุดอ้างอิงและการประกอบพื้นผิวที่ควบคุมได้
เหตุผลที่ H13 ถูกระบุบ่อย
H13 เป็นเหล็กเครื่องมือสำหรับงานร้อนที่รู้จักกันดีในด้านการผสมผสานที่สมดุลของ:
- ความเหนียวสูง เพื่อต้านทานการแตกร้าวและการบิ่น
- ความทนทานต่อความล้าจากความร้อน สำหรับการหมุนเวียนความร้อน/ความเย็นซ้ำๆ
- ความต้านทานการสึกหรอที่ดี หลังจากการอบชุบด้วยความร้อนอย่างเหมาะสม
- ความเสถียรของมิติ เมื่อการอบชุบด้วยความร้อนถูกควบคุมอย่างเหมาะสม
ความแข็งสุดท้าย ความคลาดเคลื่อน และการตกแต่งจะผลิตตามแบบและความต้องการของแม่พิมพ์ของคุณ
คุณสมบัติการออกแบบทั่วไป
- ไหล่/เส้นผ่านศูนย์กลางสำหรับระบุตำแหน่งเพื่อการติดตั้งที่ทำซ้ำได้
- คุณสมบัติการยึดหรือการยึด (เกลียว สกรู ระนาบลิ่ม ฯลฯ)
- พื้นผิวขึ้นรูปที่ต้องการการตกแต่งพื้นผิวเฉพาะ
- ช่องระบายอากาศ/ส่วนลดเสริม หรือรูปทรงส่วนต่อประสานตามโครงสร้างแม่พิมพ์
การใช้งาน
แกนแม่พิมพ์ H13 ใช้ใน แม่พิมพ์ฉีดพลาสติก, รวมถึง:
- แม่พิมพ์รอบสูงที่ต้องการส่วนประกอบแกนที่เหนียวและทนทานต่อการสึกหรอ
- แม่พิมพ์ที่มีการปิดผนึกที่แม่นยำหรือขอบที่เสี่ยงต่อความเค้น
- การออกแบบที่ใช้แกนซึ่งต้องการแกนสำรองที่สามารถเปลี่ยนทดแทนได้
- โปรแกรมการบำรุงรักษาและปรับปรุงสภาพเพื่อเปลี่ยนแกนที่สึกหรอ
- แม่พิมพ์หลายโพรงที่ต้องการความสม่ำเสมอของแกนต่อแกน
ความแม่นยำและความสามารถในการผลิต
กระบวนการผลิต
- การกัด/กลึง CNC สำหรับรูปทรงและส่วนต่อประสาน
- การประสานงานการอบชุบด้วยความร้อนสำหรับความแข็งเป้าหมายและความเสถียร
- การเจียระไนสำหรับความพอดีที่สำคัญ จุดอ้างอิง และพื้นผิวซีล
- EDM / wire EDM สำหรับรูปทรงพิเศษ
- การขัดเงา / การตกแต่งขั้นสุดท้ายสำหรับพื้นผิวขึ้นรูป
- การจับคู่ชุดและการควบคุมความสม่ำเสมอสำหรับคำสั่งซื้อหลายชิ้น
การควบคุมคุณภาพที่สำคัญ
- การตัดเฉือนตามจุดอ้างอิงเพื่อการติดตั้งที่ทำซ้ำได้ในฐานแม่พิมพ์
- การควบคุมความคลาดเคลื่อนของการประกอบเพื่อการเปลี่ยนทดแทน
- การควบคุมความกลม/การสั่นสำหรับคุณสมบัติที่เป็นศูนย์กลางร่วม
- การควบคุมความเรียบ/ความขนานสำหรับพื้นผิวส่วนต่อประสาน
- การควบคุมการตกแต่งพื้นผิวในโซนขึ้นรูปและโซนปิดผนึก
- ตัวเลือกกลยุทธ์การตรวจสอบตามที่ร้องขอ
การตรวจสอบและเอกสาร
- รายงานการตรวจสอบมิติพร้อมใช้งาน
- ใบรับรองวัสดุและบันทึกการอบชุบด้วยความร้อนตามคำขอ
- ตัวเลือกการทำเครื่องหมาย/การตรวจสอบย้อนกลับสำหรับการจัดการโพรงและชุด
คุณค่าของลูกค้าสำหรับประสิทธิภาพแกนที่ทนทานและใช้งานได้ยาวนาน
ลดการบิ่นและยืดอายุการใช้งาน
ความเหนียวของ H13 ช่วยปกป้องขอบและจุดปิดที่เสี่ยงต่อความเค้น ลดความเสี่ยงการแตกร้าวและยืดช่วงการบริการ
ประสิทธิภาพที่เสถียรภายใต้การหมุนเวียนความร้อน
การอบชุบด้วยความร้อนที่ควบคุมได้ช่วยให้มิติมีความเสถียรและช่วยรักษาประสิทธิภาพการขึ้นรูปที่สม่ำเสมอตลอดการทำงานที่ยาวนาน
ลดเวลาหยุดทำงานด้วยแกนที่เปลี่ยนทดแทนได้
การออกแบบที่ใช้แกนช่วยให้สามารถเปลี่ยนโซนแกนที่สึกหรอได้อย่างรวดเร็วโดยไม่ต้องทำงานแม่พิมพ์ใหม่ครั้งใหญ่
ความสม่ำเสมอที่ดีขึ้นสำหรับแม่พิมพ์หลายโพรง
ชุดแกนแม่พิมพ์ H13 ที่จับคู่กันช่วยลดความแปรปรวนระหว่างโพรงต่อโพรงและปรับปรุงผลผลิตโดยรวม
สิ่งที่เราต้องการสำหรับการเสนอราคา
ในการเสนอราคาแกนแม่พิมพ์ H13 อย่างแม่นยำ โปรดระบุ:
- CAD 3 มิติ (STEP/IGES) และแบบ 2 มิติ (PDF/DWG)
- ปริมาณ (ชิ้นเดียวหรือชุดหลายโพรง)
- ความต้องการวัสดุ: H13 (ยืนยันวัสดุทดแทนที่ยอมรับได้ หากมี)
- ข้อกำหนดการอบชุบด้วยความร้อน / ความแข็งเป้าหมาย
- ข้อกำหนดการตกแต่งพื้นผิวสำหรับบริเวณขึ้นรูป (Ra / ระดับการขัดเงา)
- ความคลาดเคลื่อนที่สำคัญและ GD&T
- รายละเอียดส่วนต่อประสานแม่พิมพ์
- ความต้องการในการตรวจสอบ/เอกสาร
- ระยะเวลารอคอยและข้อกำหนดบรรจุภัณฑ์
คำถามที่พบบ่อย
ทำไมถึงเลือก H13 สำหรับแกนแม่พิมพ์ในแม่พิมพ์ฉีด?
H13 มักถูกเลือกเนื่องจากความเหนียวและความทนทานต่อความล้าจากความร้อน ช่วยลดการบิ่นและรักษาประสิทธิภาพที่เสถียรในสภาวะที่เข้มงวดและรอบสูง
การอบชุบด้วยความร้อนจะเปลี่ยนมิติของแกน H13 หรือไม่?
การอบชุบด้วยความร้อนอาจทำให้เกิดการเปลี่ยนแปลงมิติหากไม่ได้รับการควบคุม เราวางแผนเผื่อการตัดเฉือนและขั้นตอนการตกแต่งหลังการอบชุบเพื่อให้ได้ความคลาดเคลื่อนสุดท้าย
คุณสามารถจัดหาชุดที่จับคู่สำหรับแม่พิมพ์หลายโพรงได้หรือไม่?
ได้ เราสามารถผลิตชุดที่จับคู่ด้วยความแปรปรวนที่ควบคุมได้และจัดเตรียมข้อมูลการตรวจสอบสำหรับคุณสมบัติที่สำคัญ
คุณมีรายงานการตรวจสอบและบันทึกการอบชุบด้วยความร้อนหรือไม่?
ได้ รายงานการตรวจสอบและใบรับรองวัสดุ/การอบชุบด้วยความร้อนมีให้ตามคำขอ
ส่งแบบ STEP/2D ปริมาณ ความแข็งเป้าหมาย ข้อกำหนดความคลาดเคลื่อน/การตกแต่ง และวันที่จัดส่งที่ต้องการให้เรา
เราจะตอบกลับอย่างรวดเร็วพร้อมใบเสนอราคาที่ชัดเจน ระยะเวลารอคอย และตัวเลือกเอกสารคุณภาพที่มีให้สำหรับแกนแม่พิมพ์ H13
