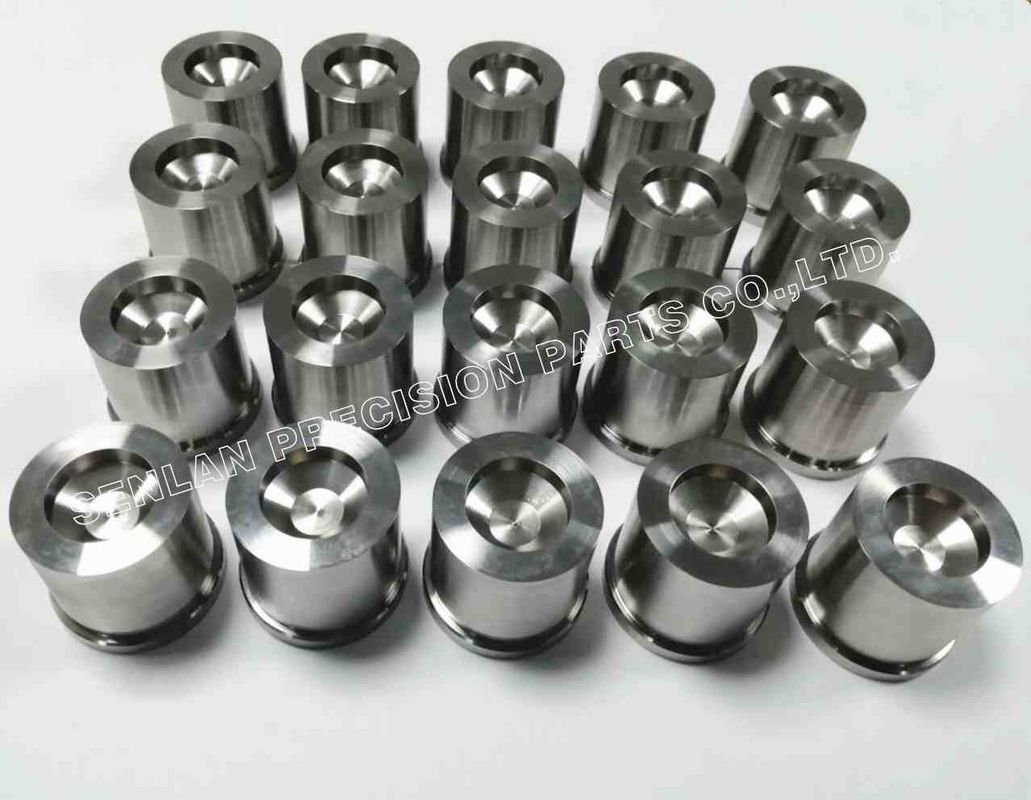

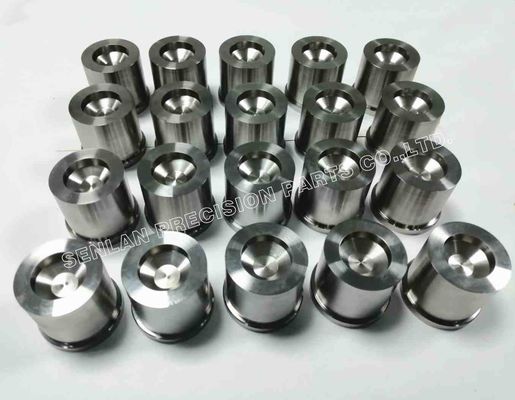

ไส้แกนแบบกำหนดเองสำหรับชิ้นส่วนแม่พิมพ์ที่ผลิตด้วย CNC
ไส้แกนเป็นส่วนประกอบแม่พิมพ์ที่มีความแม่นยำซึ่งสร้างรูปทรงภายในที่สำคัญของชิ้นส่วนที่ฉีดขึ้นรูป การใช้ไส้แกนแทนการกลึงรูปทรงแกนโดยตรงลงในแผ่นเต็มจะช่วยปรับปรุงความสามารถในการให้บริการ การควบคุมความแม่นยำ และประสิทธิภาพการบำรุงรักษาโดยเฉพาะอย่างยิ่งสำหรับแม่พิมพ์ที่ทำงานรอบสูงหรือต้องการการปรับปรุงบ่อยครั้ง
ไส้แกนแบบกำหนดเองของเราผลิตด้วยเครื่อง CNC ตามแบบของลูกค้าในฐานะส่วนหนึ่งของบริการผลิตชิ้นส่วนแม่พิมพ์ที่มีความแม่นยำของเรา เรามุ่งเน้นที่คุณภาพที่ทำซ้ำได้ทั้งชิ้นเดี่ยวและชุดหลายชิ้น ด้วยกระบวนการผลิตที่ควบคุมสำหรับจุดอ้างอิง การประกบ ความกลมกลม/ระยะโก่งผิวสำเร็จ และการสับเปลี่ยนกันได้ไม่ว่าจะเป็นแม่พิมพ์ใหม่หรือเครื่องมือสำรอง ไส้แกนของเราถูกสร้างขึ้นเพื่อรองรับการประกอบที่เสถียรและประสิทธิภาพการขึ้นรูปที่สม่ำเสมอรายละเอียดสินค้า
ไส้แกน (แกนแม่พิมพ์)
เป็นส่วนประกอบขึ้นรูปที่เปลี่ยนได้ ซึ่งโดยทั่วไปจะติดตั้งอยู่บนส่วนเคลื่อนที่ของแม่พิมพ์ฉีด มันสร้างรูปทรงภายใน เช่น รู เส้นผ่านศูนย์กลางภายใน พื้นผิวรองรับ ช่อง และส่วนต่อประสานการทำงาน ซึ่งมักจะเป็นตัวกำหนดว่าชิ้นส่วนที่ขึ้นรูปจะประกอบเข้ากันได้อย่างถูกต้องและทำงานได้อย่างน่าเชื่อถือหรือไม่ลักษณะทั่วไปรูปทรงกระบอกหรือรูปทรงขั้นบันไดพร้อมจุดอ้างอิงการวางตำแหน่งที่ควบคุมได้
โซนขึ้นรูปที่ใช้งานได้ต้องการผิวสำเร็จที่ละเอียด
- คุณสมบัติการติดตั้งที่แน่นหนา (ไหล่ เส้นผ่านศูนย์กลางการวางตำแหน่ง รายละเอียดการยึด)
- การออกแบบที่เปลี่ยนได้เพื่อลดเวลาหยุดทำงานและยืดอายุแม่พิมพ์
- องค์ประกอบการออกแบบทั่วไป
- การวางตำแหน่งเส้นผ่านศูนย์กลาง/ไหล่สำหรับการติดตั้งที่ทำซ้ำได้
โปรไฟล์ปลายขึ้นรูปหรือคุณสมบัติรูปทรงภายใน
- คุณสมบัติที่เกี่ยวข้องกับการคลาย/ระบายอากาศตามที่ระบุในการออกแบบแม่พิมพ์
- ส่วนเกลียวหรือส่วนต่อประสานการประกอบที่เป็นทางเลือก (หากจำเป็น)
- วัสดุ การอบชุบด้วยความร้อน และการตกแต่งผิว
- วัสดุไส้แกนจะถูกเลือกตามการสึกหรอ การสัมผัสกับการกัดกร่อน ความสามารถในการขัดเงาที่ต้องการ และอายุการใช้งานที่คาดหวัง ตัวเลือกทั่วไป ได้แก่ เหล็กแม่พิมพ์สแตนเลสและเหล็กเครื่องมือ การอบชุบด้วยความร้อนและการตกแต่งผิว/การเคลือบผิวที่เป็นทางเลือกสามารถนำมาใช้ได้ตามข้อกำหนดของคุณเพื่อปรับปรุงความแข็ง ความต้านทานการสึกหรอ และความเสถียรของพื้นผิว
การใช้งาน
ไส้แกนแบบกำหนดเองใช้ใน
แม่พิมพ์ฉีดพลาสติก
สำหรับ:การสร้างแม่พิมพ์ใหม่ที่ต้องการโครงสร้างแกนแบบใช้ไส้แกนสำรองสำหรับการบำรุงรักษาและปรับปรุง
- แม่พิมพ์หลายโพรงที่ต้องการการจับคู่แกนต่อแกนที่สม่ำเสมอ
- แม่พิมพ์ที่มีข้อกำหนดความคลาดเคลื่อนที่เข้มงวดซึ่งความสามารถในการทำซ้ำเป็นสิ่งจำเป็น
- โปรแกรมเครื่องมือที่อาศัยไส้สำรองที่สับเปลี่ยนกันได้เพื่อลดเวลาหยุดทำงาน
- (ผลิตภัณฑ์สุดท้ายแตกต่างกันไปตามการออกแบบของลูกค้า เราผลิตตามแบบและสถาปัตยกรรมแม่พิมพ์ของคุณ)
- ความสามารถด้านความแม่นยำและการผลิต
ไส้แกนมักจะรวมการประกบที่แน่นหนากับพื้นที่ขึ้นรูปที่สำคัญต่อผิวสำเร็จ เราควบคุมพารามิเตอร์ที่มีผลต่อเสถียรภาพการขึ้นรูปและความสามารถในการทำซ้ำของการประกอบ
กระบวนการผลิต
การกลึงและกัดด้วยเครื่อง CNC ความแม่นยำ
การเจียรสำหรับการประกบ จุดอ้างอิง และพื้นผิวซีลที่สำคัญ (ตามที่ต้องการ)
- EDM / Wire EDM สำหรับรูปทรงพิเศษ (ขึ้นอยู่กับโครงการ)
- การประสานงานการอบชุบด้วยความร้อนสำหรับความแข็งเป้าหมายและความเสถียรของมิติ
- การขัด/การตกแต่งผิวละเอียดสำหรับพื้นผิวขึ้นรูป
- การจับคู่ชุดและการควบคุมความสม่ำเสมอสำหรับคำสั่งซื้อหลายชิ้น
- การควบคุมคุณภาพหลัก
- การผลิตตามจุดอ้างอิงเพื่อให้แน่ใจว่าการติดตั้งสามารถทำซ้ำได้
การควบคุมความคลาดเคลื่อนของการประกบ (เส้นผ่านศูนย์กลาง/ไหล่การวางตำแหน่ง) เพื่อลดการประกอบด้วยมือ
- การควบคุมความกลมกลม/ระยะโก่งสำหรับการออกแบบทรงกระบอกหรือขั้นบันได
- การจัดการผิวสำเร็จเพื่อการปล่อยที่เสถียรและการสึกหรอที่ลดลง
- การควบคุมความสม่ำเสมอทั่วทั้งชุด (ตัวเลือกการสุ่มตัวอย่างหรือการตรวจสอบ 100%)
- การตรวจสอบและเอกสาร
- รายงานการตรวจสอบมิติพร้อมใช้งาน (คุณสมบัติหลักหรือรายงานฉบับเต็ม)
ใบรับรองวัสดุและบันทึกการอบชุบด้วยความร้อนตามคำขอ
- ตัวเลือกการทำเครื่องหมาย/การตรวจสอบย้อนกลับสำหรับการจัดการชุด
- คุณค่าของลูกค้าสำหรับความน่าเชื่อถือของแม่พิมพ์แบบใช้ไส้
- การบำรุงรักษาที่เร็วขึ้นและเวลาหยุดทำงานที่ลดลง
ไส้แกนที่เปลี่ยนได้ช่วยให้สามารถเปลี่ยนเฉพาะจุดได้โดยไม่ต้องทำงานกับบล็อกแม่พิมพ์หรือแผ่นแม่พิมพ์ทั้งหมดใหม่
ประสิทธิภาพการขึ้นรูปที่สม่ำเสมอ
จุดอ้างอิงที่แม่นยำและการประกบที่ควบคุมได้ช่วยเพิ่มความสามารถในการทำซ้ำและลดความแปรปรวนที่เกิดจากความแตกต่างในการประกอบ
อายุแม่พิมพ์ยาวนานขึ้น
วัสดุที่ปรับให้เหมาะสมและการบำบัดพื้นผิวช่วยเพิ่มความต้านทานการสึกหรอ ปกป้องโซนขึ้นรูปที่สำคัญตลอดการผลิตจำนวนมาก
การสับเปลี่ยนกันได้ดีขึ้นสำหรับโปรแกรมชิ้นส่วนอะไหล่
ไส้ที่จับคู่และการผลิตที่สม่ำเสมอรองรับการเปลี่ยนอย่างรวดเร็วและตารางการบำรุงรักษาที่คาดการณ์ได้
สิ่งที่เราต้องการสำหรับการเสนอราคา
ในการเสนอราคาไส้แกนแบบกำหนดเองอย่างแม่นยำ โปรดระบุ:
CAD 3 มิติ (STEP/IGES) และแบบ 2 มิติ (PDF/DWG)
ปริมาณ (ชิ้นเดี่ยวหรือชุดหลายชิ้น)
- ความต้องการวัสดุ (หรือสภาวะการทำงานสำหรับการแนะนำ)
- ข้อกำหนดการอบชุบด้วยความร้อน/ความแข็งเป้าหมาย
- ข้อกำหนดผิวสำเร็จสำหรับพื้นที่ขึ้นรูป (Ra / ระดับการขัดเงา)
- ความคลาดเคลื่อนที่สำคัญ (จุดอ้างอิง การประกบ ระยะโก่ง/ความกลมกลม โซนซีล หากมี)
- รายละเอียดส่วนต่อประสานแม่พิมพ์ (เส้นผ่านศูนย์กลาง/ไหล่การวางตำแหน่ง วิธีการยึด ขนาดแผ่นประกบ)
- ความต้องการในการตรวจสอบ/เอกสาร (FAI รูปแบบรายงาน การสุ่มตัวอย่างเทียบกับการตรวจสอบ 100%)
- ระยะเวลารอคอยและข้อกำหนดบรรจุภัณฑ์
- หากเป็นไส้แกนสำรอง การระบุขนาดส่วนต่อประสานที่ประกบจะช่วยให้มั่นใจได้ถึงความเข้ากันได้แบบเสียบปลั๊ก
- คำถามที่พบบ่อย
คุณผลิตไส้แกนตามแบบของลูกค้าอย่างเคร่งครัดหรือไม่?
ใช่ เราผลิตตามแบบ GD&T และจุดอ้างอิงของคุณ หากไม่ได้ระบุความคลาดเคลื่อน เราสามารถเสนอแผนความคลาดเคลื่อนที่ใช้งานได้เพื่อขออนุมัติ
คุณสมบัติที่สำคัญที่สุดของไส้แกนคืออะไร?
โดยทั่วไป รูปทรงขึ้นรูป จุดอ้างอิงการวางตำแหน่ง และคุณสมบัติทรงกระบอก (ระยะโก่ง/ความกลมกลม) มีผลต่อการประกบการประกอบและความสม่ำเสมอของชิ้นส่วนที่ขึ้นรูป
คุณสามารถจัดหาชุดที่จับคู่สำหรับแม่พิมพ์หลายโพรงได้หรือไม่?
ใช่ เราสามารถผลิตชุดที่จับคู่ด้วยความแปรปรวนที่ควบคุมได้และจัดเตรียมข้อมูลการตรวจสอบสำหรับมิติที่สำคัญ
คุณมีการขัดเงาและการตกแต่งผิวบนพื้นผิวขึ้นรูปหรือไม่?
ใช่ การขัดเงาและการตกแต่งผิวละเอียดสามารถนำมาใช้ได้ตามความต้องการของคุณ
คุณจัดทำรายงานการตรวจสอบและใบรับรองวัสดุหรือไม่?
ใช่ รายงานการตรวจสอบ ใบรับรองวัสดุ และบันทึกการอบชุบด้วยความร้อนมีให้ตามคำขอ
ต้องการซัพพลายเออร์ที่เชื่อถือได้สำหรับ
ไส้แกนแบบกำหนดเองและชิ้นส่วนแม่พิมพ์ที่ผลิตด้วยเครื่อง CNC
?ส่งแบบ STEP/2D ปริมาณ ความคลาดเคลื่อนและข้อกำหนดผิวสำเร็จ ข้อมูลจำเพาะวัสดุ/ความแข็ง และระยะเวลารอคอยเป้าหมายของคุณมาให้เรา
เราจะตอบกลับอย่างรวดเร็วพร้อมใบเสนอราคาที่ชัดเจนและตัวเลือกเอกสารคุณภาพที่มีให้
